AI伺服器氣冷與液冷的散熱解決方案
AI伺服器氣冷與液冷的散熱解決方案
隨著 AI 伺服器與高效能運算設備功耗持續提升，設備熱密度不斷增加，使散熱系統成為影響系統穩定性與長期運作可靠度的重要因素。在實際應用中，僅依單一數值往往不足以判斷散熱狀態，工程人員通常需要同時掌握溫度、氣流與冷卻介質狀態，才能更全面地了解系統運作情形。eyc-tech 針對 AI 伺服器常見的氣冷與液冷散熱架構，提供可依實際需求彈性選用的量測產品，協助使用者建立穩定、可長期運作的散熱監控配置。

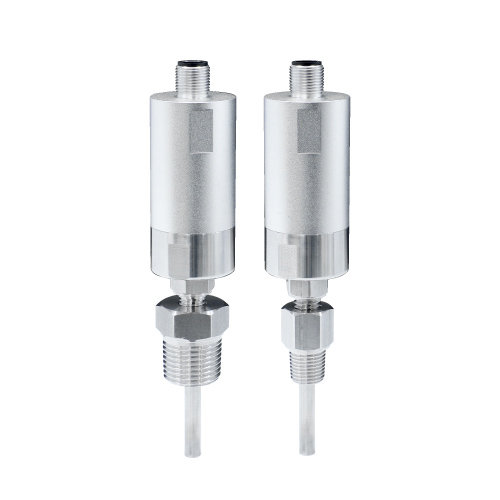

TP05溫度傳感器為 eyc-tech 設計用於工業與設備應用的溫度傳感器，可應用於空氣或液體介質的溫度量測，適合部署於 AI 伺服器氣冷或液冷系統中的溫度監測點，作為散熱狀態判斷的基礎量測來源之一。
產品特色：
● 適用空氣與液體介質
可依實際應用需求，安裝於設備周邊、風道位置或冷卻液管路中。● 支援數位與類比輸出
可彈性整合至既有監控或控制系統，作為溫度資訊來源。● 量測範圍可透過 RS-485 設定
依不同應用條件調整量測範圍，提升使用彈性並降低重新配置負擔。● 可搭配 eyc-tech SD05 現場顯示

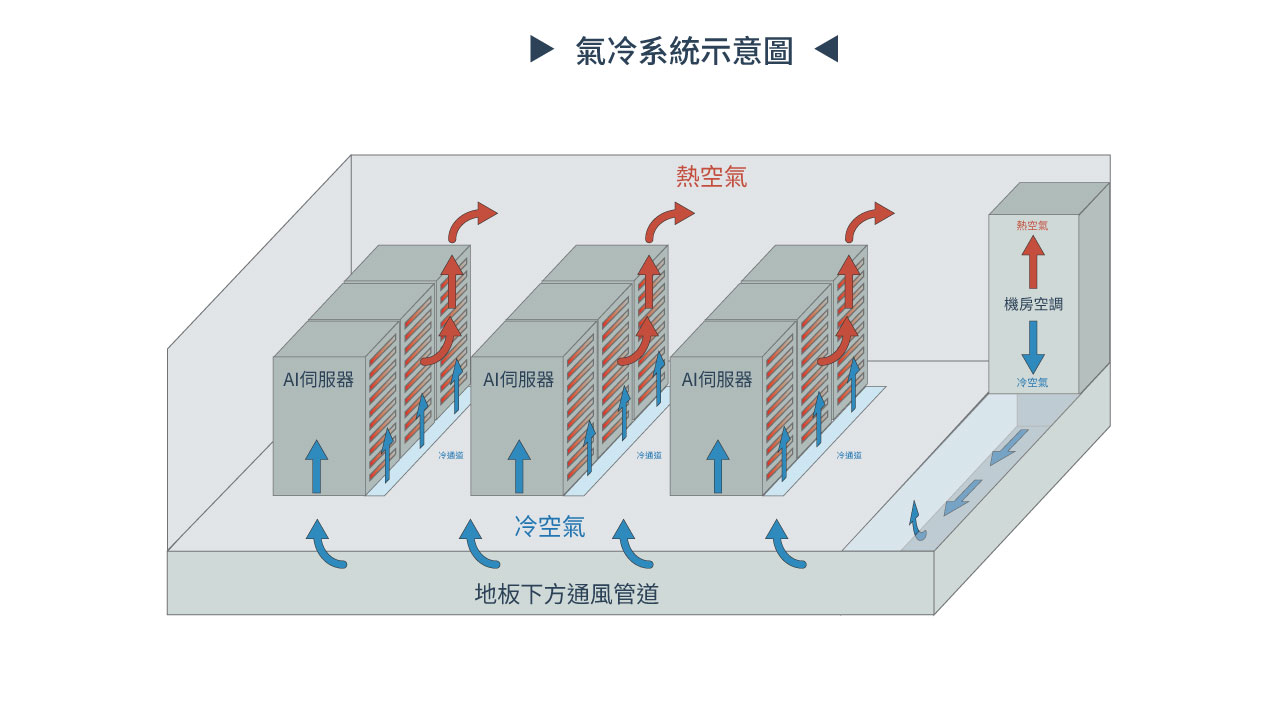

搭配 eyc-tech SD05 整合型訊號顯示器進行現場溫度顯示，適合安裝於機櫃或設備現場，方便即時監看溫度狀態。機櫃氣冷散熱架構 - 以溫度、濕度與差壓掌握機櫃氣流狀態
在 AI 伺服器機櫃氣冷架構中，散熱效果取決於機櫃內部的溫度分布、環境條件與氣流是否順利通過設備散熱區。由於機櫃內流場通常較為複雜，實務上常透過差壓變化作為氣流狀態與阻抗變化的判斷依據，搭配溫度與濕度監測，可更清楚掌握機櫃散熱運作情形。
建議量測配置：
TP05 溫度傳感器
量測機櫃內設備周邊或進排氣位置的溫度變化，掌握熱負載狀態。

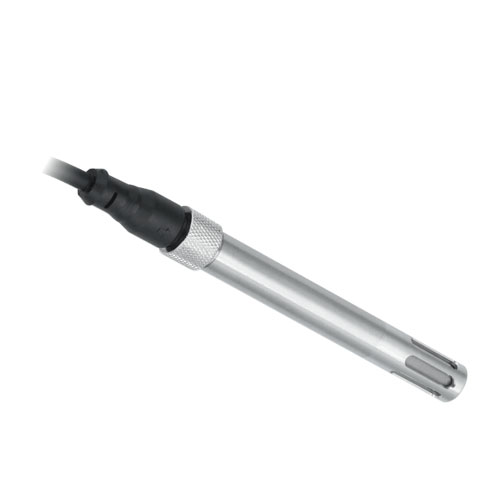

THS17-MD 溫濕度傳感器
部署於機櫃內或機櫃前後側位置，監測環境溫濕度條件，作為運作狀態與冷凝風險的參考。
PHD330 差壓傳感器
量測機櫃內不同位置之間的壓力差，作為氣流存在、阻抗變化與送風狀態的判斷依據。
特色：堅固鋁合金設計，支援 RS-485 設定與資料記錄，精準量測空氣與液體溫度
感測器種類：Pt 100 Class A
量測範圍：-40 ... +200°C
輸出：4 ... 20 mA / RS-485
精度：±0.1°C
防護等級：IP65
特色：測棒型，安裝簡便，性價比高
感測器種類：MEMS
量測範圍：0 ... +50°C / 0 ... +100%RH (非結露)
輸出：RS-485
精度： ±0.1°C / ±1.0%RH
防護等級：IP24 ( Sensor ) / IP 65 ( 本體 )
特色：適用於工業級、量測範圍廣
量測元件：壓阻式差壓感測器，非導通
量測範圍：±50 ... ±10000 pa
輸出：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1.0% F.S. ±5% M.V
防護等級：IP65

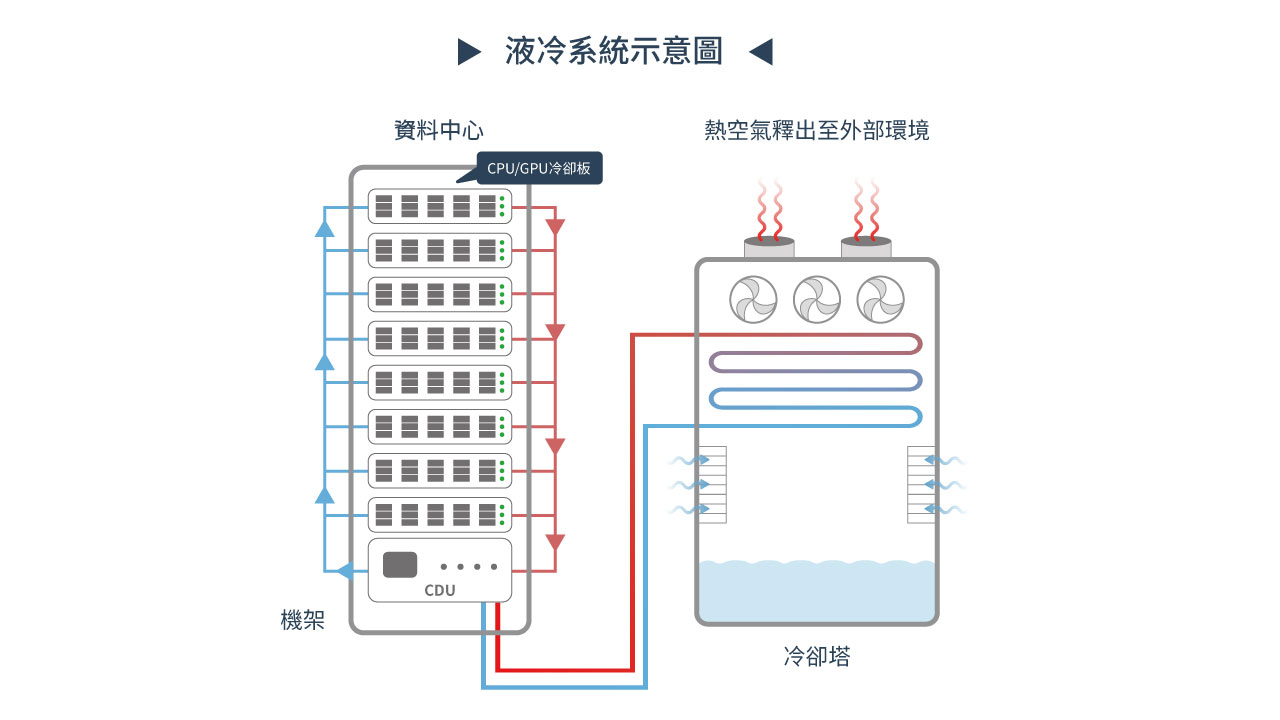

機櫃液冷散熱架構 - 冷卻液溫度與循環狀態的監測
在液冷或直接液體冷卻（DLC）架構中，冷卻元件與冷卻液迴路多配置於伺服器或機櫃內部，其運作狀態直接影響設備散熱效率與系統穩定性。
建議量測配置：
TP05 溫度傳感器
安裝於機櫃內冷卻液進出口或關鍵管段，長時間監測冷卻液溫度變化。

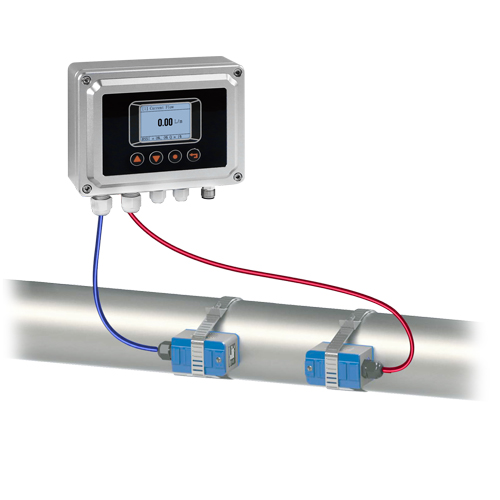

FUM06 超音波流量傳感器
以非侵入方式量測機櫃內冷卻水或冷卻液流量，協助確認液冷迴路的循環狀態是否正常。
特色：堅固鋁合金設計，支援 RS-485 設定與資料記錄，精準量測空氣與液體溫度
感測器種類：Pt 100 Class A
量測範圍：-40 ... +200°C
輸出：4 ... 20 mA / RS-485
精度：±0.1°C
防護等級：IP65
特色：非侵入式高精度量測，適用各種流體與管徑
感測器種類：超音波時間差
量程比：100：1
量測範圍：0.1 ... 10 m/s
輸出：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1% F.S.
防護等級：IP65
穩定輸出，支援系統整合
上述量測產品皆可支援數位或類比輸出，可依需求整合至既有監控、控制或管理系統中，適合 AI 伺服器機櫃於長時間、高負載條件下的穩定運作需求。
建立清楚、可判斷的機櫃散熱量測配置
eyc-tech 以工程實務為出發點，提供涵蓋溫度、濕度、差壓與液體流量的多元量測產品。使用者可依機櫃氣冷或機櫃液冷架構，彈性選用合適的量測方式，建立清楚、可判斷、可長期運作的散熱監控配置，作為設備維運與系統管理的重要依據。
