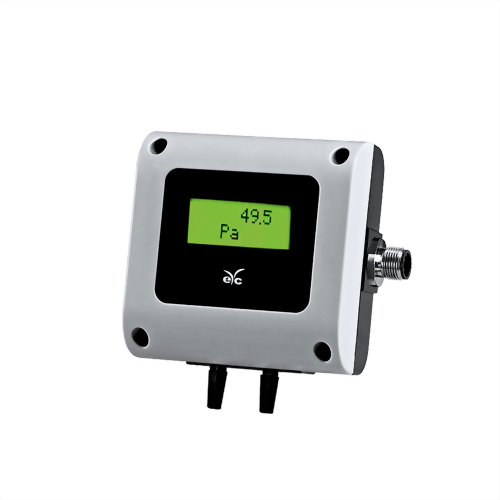

PMM330 差壓傳感器(室內型)
型號 :
PMM330
特色：適用於HVAC及輕工業
量測元件：熱線式差壓感測器，導通
量測範圍：±50 ... ±1500 Pa
輸出訊號：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1.5% F.S. ±3% M.V.
防護等級：IP65
量測元件：熱線式差壓感測器，導通
量測範圍：±50 ... ±1500 Pa
輸出訊號：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1.5% F.S. ±3% M.V.
防護等級：IP65
-
產品特色● 採用熱線式差壓感測器
● 微小差壓下靈敏度高，低零點漂移，最小可量測值低至1 Pa
● 耐壓高達1 bar，差壓量測範圍±50 ... ±1500 Pa
● 體積小、易安裝
● 具有開根號功能，用於換算風速
● 提供類比輸出，選配RS-485通訊功能
● DIP switch調整量程和開根號
eyc-tech PMM330 差壓傳感器是一款專為微小差壓和低風速所設計的傳感器，採用熱線式差壓感測器，具有非常優異的零點穩定性及微小差壓偵測能力，低風速也能精準量測。內建開根號功能用於風速換算，並且提供靈活的輸出選項，是各種差壓測量應用的理想選擇。 -
應用領域環境監控(無塵室、HVAC) / 差壓監控(空氣管道、過濾器) / 空氣流量監控
-
文件下載
-
技術概觀
量測
量測元件
熱線式差壓感測器，導通
量測範圍
±50 ... ±1500 Pa
輸出
輸出訊號
4 ... 20 mA / 0 ... 10 V / RS-485
訊號連接
三線式
負載阻抗
電流輸出：≦ 500 Ω
電壓輸出：≧10 KΩ反應時間
t63 ≦ 2 ms
顯示器種類
LCD Module 加背光，雙排顯示
顯示範圍
依訂購範圍，小數點2位 (單位為Pa時，小數點1位)
顯示字體高度
5.56 mm
精度(at 25°C)
精度
±1.5% F.S. ±3% M.V.
溫度影響
1% m.v. per 10°C
環境
量測介質
空氣
環境溫度
0 ... 50°C
環境濕度
0 ... 95%RH (非結露)
儲存溫度
-20 ... +60°C
電氣規格
工作電源
DC 24 V ±10% & AC 24 V ±10%
消耗電流
DC 24 V : ≦45 mA (顯示) / ≦40 mA (不顯示)
AC 24 V : ≦95 mA (顯示) / ≦90 mA (不顯示)過電壓保護範圍
≦DC 40 V
電氣連接
M型(M12 - 4 PIN 接頭) / (M12 - 5 PIN 接頭)
N型(M16 塑膠電纜固定座)*M型附2米電氣連接線
安裝與固定
安裝與固定
室內掛壁型
保護
防護等級
IP65
電氣防護
■ 過電壓
■ 逆向保護
■ 短路耐壓
1 bar
爆裂壓力
3 bar
認證
認證
CE
材質
外殼
PC防火級(PC-110)(UL94V-2)
重量
顯示：152 g
不顯示：127 g
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
