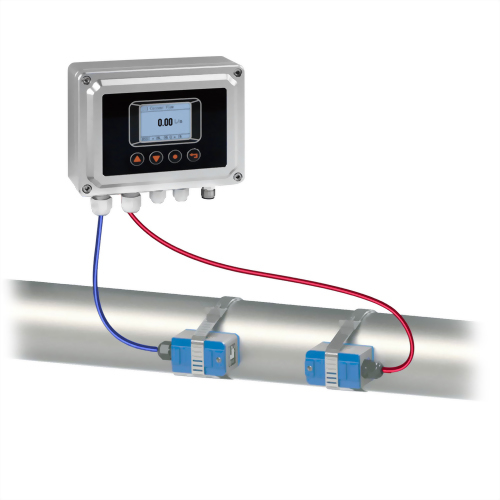

FUM06 超音波流量傳感器
型號 :
FUM06
特色：非侵入式高精度量測，適用各種流體與管徑
感測器種類：超音波時間差
量程比：100：1
量測範圍：0.1 ... 10 m/s
輸出：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1% F.S.
防護等級：IP65
感測器種類：超音波時間差
量程比：100：1
量測範圍：0.1 ... 10 m/s
輸出：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1% F.S.
防護等級：IP65
-
產品特色● 憑藉超音波技術，精準量測微小流速 0.1 m/s
● 量測範圍廣 ( DN50 ~ DN300 )，安裝便捷
● 2″LCD 彩色螢幕顯示流速與流量，搭配按鍵輕鬆設定
● 安裝在量測管道上，兩者以專用電纜連接可搭配溫度計量測 -
應用領域石化 / 水利 / 冶金 / 化學 / 機械節能等工業之製程 / 節能監測
-
文件下載
-
技術概觀
輸入
感測器
超音波時間差
量程比
100 : 1
量測範圍
0.1 ... 10 m/s
流量傳感器
TM-1 中型標準夾，電纜長度 10m
輸出
輸出訊號
4 ... 20 mA / 0 ... 10 V / RS-485
溫度量測
可連接 Pt1000溫度計 ( RS-485 讀取)
負載阻抗
電流輸出 : ≦500 Ω
電壓輸出 : ≧10 KΩ
精度
精度
±1% F.S.
顯示
顯示值範圍
-99.99 ... +99.55 (流速)
0 ... 9999999(流量)
小數點位數設定
按鍵規劃
取樣時間
1 cycle/sec
單位設定
m/s、ft/s、L/min、CMM、CFM、CFH
反應時間
1 秒
環境
工作環境溫度 / 濕度
0 ... 50°C / 20 ... 85%RH(非結露)
儲存溫度
-25 ... 60°C
流量傳感器
-30 ... 90°C
量測介質種類
水、海水、酒精、丙酮、甲醇、乙醇、乙醛、花生油、甘油、苯、甲苯、乙苯、石油、松油、酮、乙二醇
通信
通信方式及協議
RS-485 Modbus RTU
RS-485傳輸速度
9600、19200、38400、57600、115200 bps
電氣規格
消耗電流
DC 24 V ±10%
消耗電流
24 V : 110 mA
電氣連接
M12 5P 接頭
管道安裝條件
管材
鋼、不鏽鋼、鑄鐵、銅、PVC、鋁、玻璃纖維
直管段
傳感器最佳安裝於上游10D下游5D，距泵浦出口30D(D為管徑)
安裝方式
管外夾式
管內經
DN50 ... DN300
認證
認證
CE
保護
防護等級
IP65 (本體)
電氣防護
■ 逆向保護 ■ 過電壓
材質
本體
鋁合金
測頭
PC
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
