現代建築由多種使用空間與機電系統共同運作，包括冷卻水、冰水、通風空調、室內空氣品質管理以及各類設備間。這些系統之間彼此影響，若任一環節缺乏監控，可能造成能源效率下降、風機負載升高、室內環境不穩定或維護困難等問題。
因此，大樓管理逐漸從單點監控轉向多參數量測。透過不同類型的傳感器取得水冷、空調、空氣品質、風速、壓差與露點等參數，並將數據回傳至既有的控制設備或樓宇管理系統(BMS- Building Management System) / 能源管理系統(EMS-Energy Management System)，使整體節能表現、舒適度與設備運轉效率皆能提升。
eyc-tech 傳感器導入大樓系統量測
根據大樓系統的實際需求，導入 eyc-tech 多款傳感器，完整量測佈點於水冷系統、HVAC 風管、室內空氣品質、壓縮空氣、濾網狀態與空間壓差。透過以上量測架構讓管理者能清楚掌握各系統的運作狀態，並能依據數據做出更有效率的決策。
產品導入說明

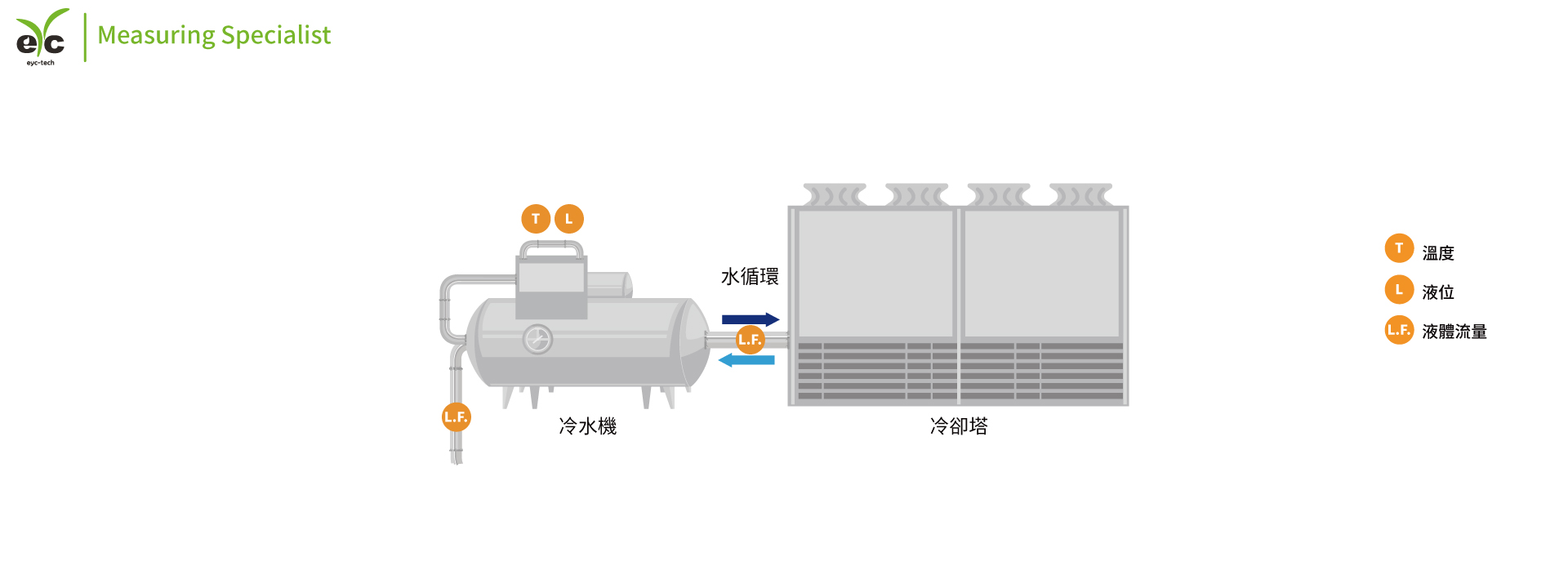

• 冷卻水與冰水系統：TP01、TP04
冷卻水塔、冰水主機與設備冷卻管路皆需穩定的水溫監測，以確保冷凍水系統在最佳效率下運作。

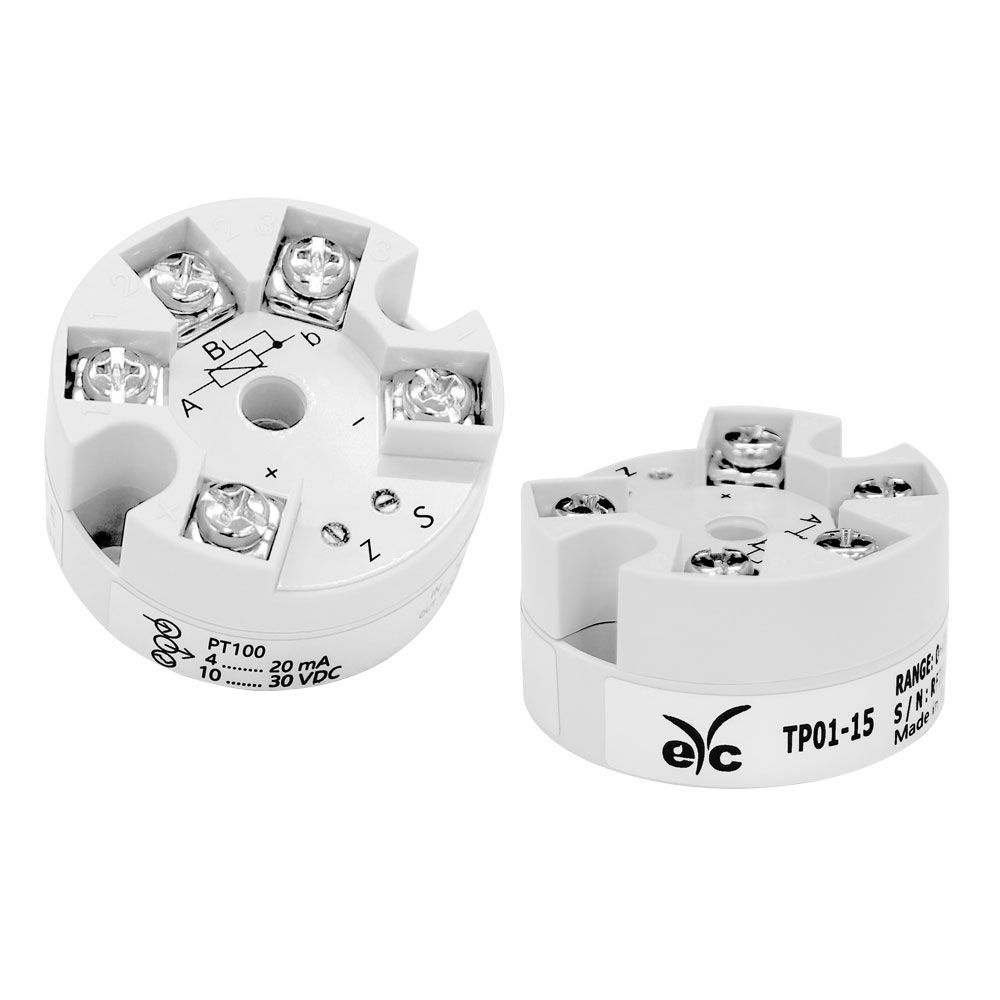

TP01 溫度傳感器
(二線式大圓頭)
特色：大圓頭安裝，經濟實惠， ZERO / SPAN 可調
感測器種類：RTD Pt100(三線式)
量測範圍：-50 ... 400°C
輸出：DC 4 ... 20 mA(二線式)
精度：±0.1% F.S.
防護等級：IP30(外殼) / IP10(端子)
TP04 溫度傳感器
(二線式管路型)
特色：適用工業級應用，一體式設計整合PT100Ω及傳感器，安裝方便
感測器種類：RTD Pt100
量測範圍：0 ... 100°C
輸出：DC 4 ... 20 mA(二線式)
精度：±0.5% F.S.
防護等級：IP65

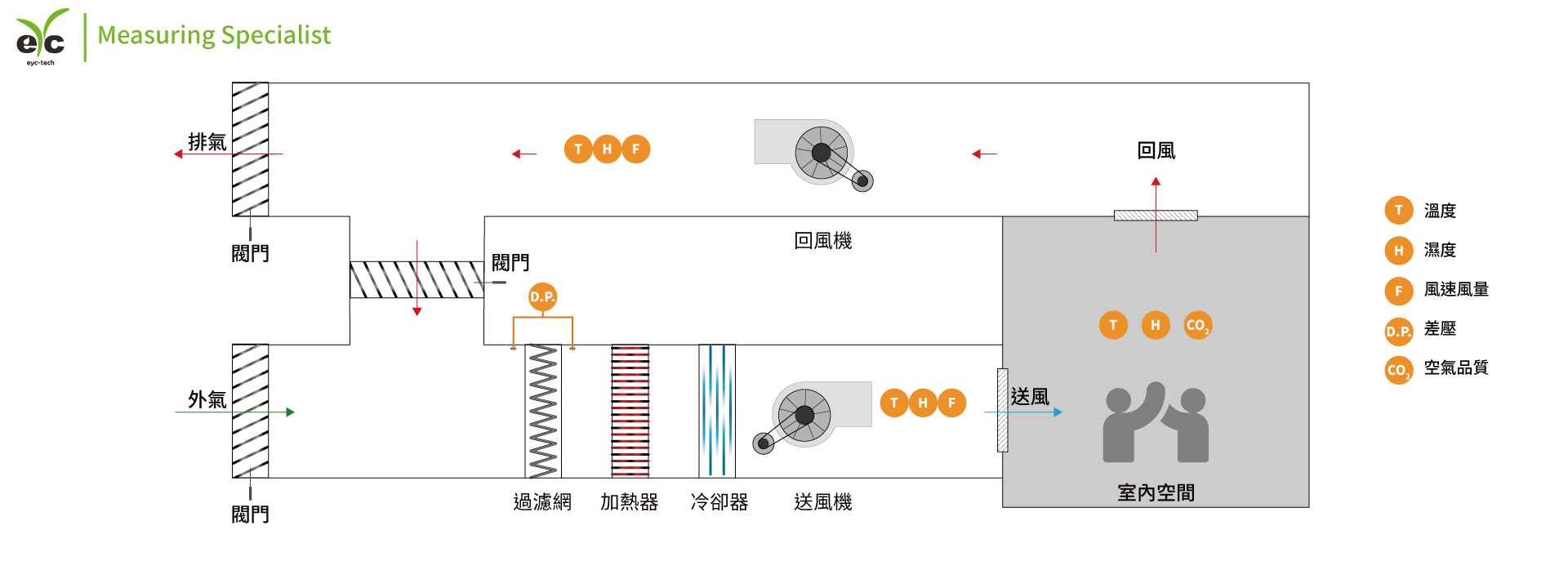

• HVAC 溫濕度與風管環境量測：THS13, THS14, THS130, THS140, FTS140
大樓空調系統需要掌握送風、回風及機電空間的溫濕度狀態。

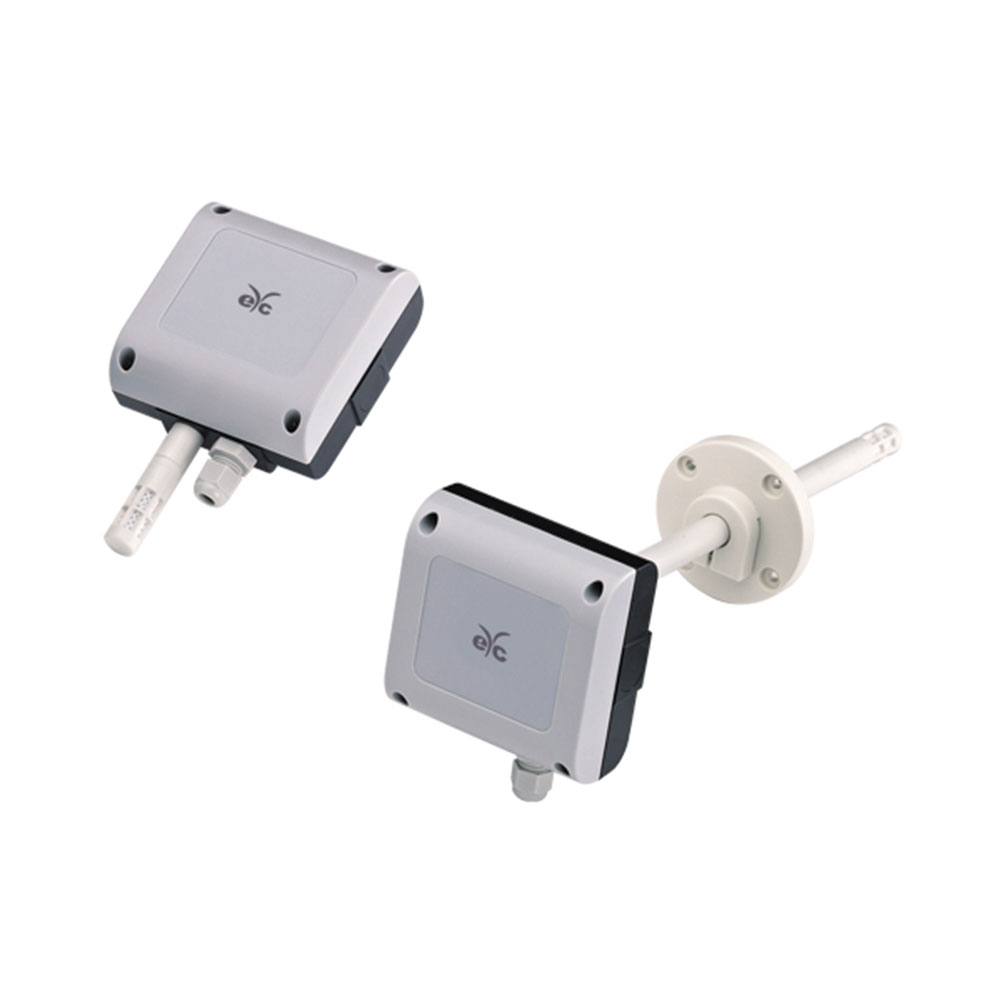

THS13/14 溫濕度傳感器 掛壁型/風管型
特色：適用於HVAC應用，穩定性佳
感測器種類：電容式濕度傳感器 & Pt 1000
量測範圍：溫度 0 ... +50°C / 濕度 0 ... 100%RH
輸出：4 ... 20 mA
精度：溫度 ±0.3°C / 濕度 ±3%RH
防護等級：IP54

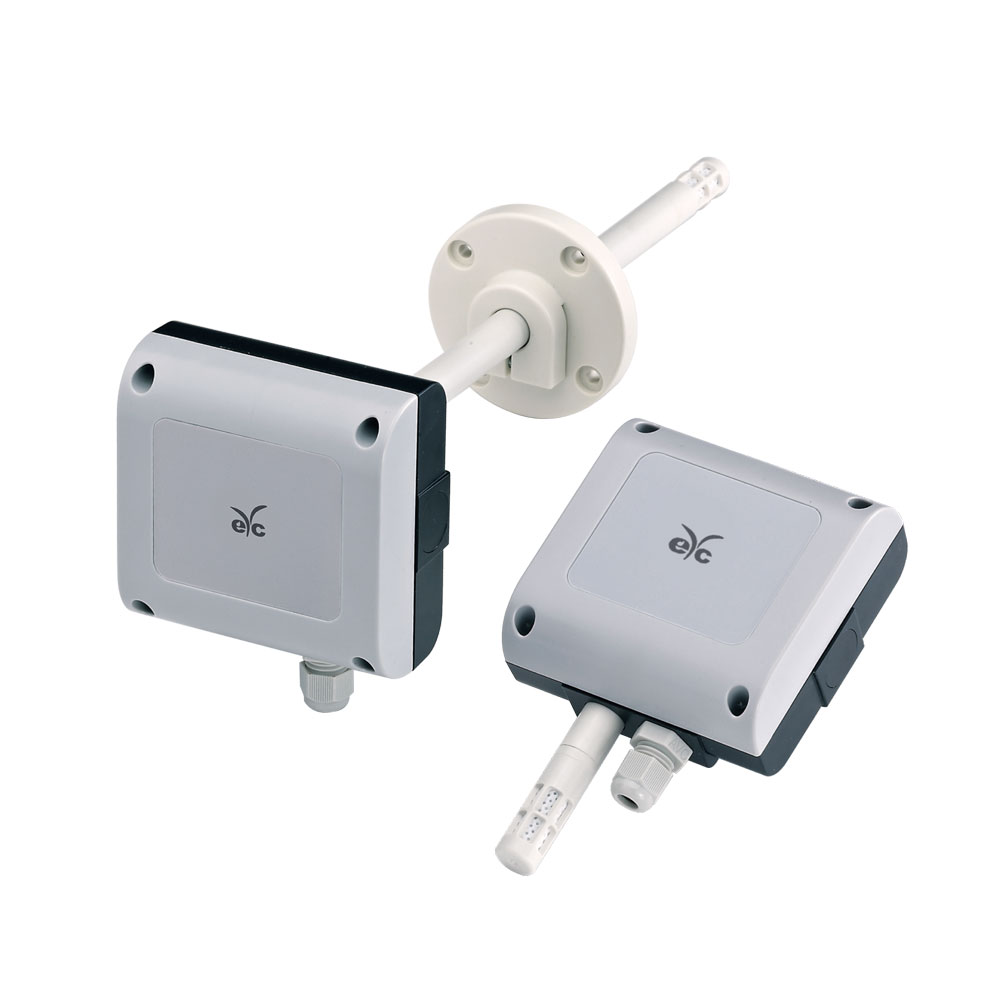

THS130/140 溫濕度傳感器 室內型/ 風管型
特色：適用於HVAC應用，經濟實惠
感測器種類：MEMS
量測範圍：溫度 0 ... 50°C / 濕度 0 ... 100%RH
輸出：4 ... 20 mA / 0 ... 10 V
精度：溫度 ±0.5°C / 濕度 ±3%RH
防護等級：IP54

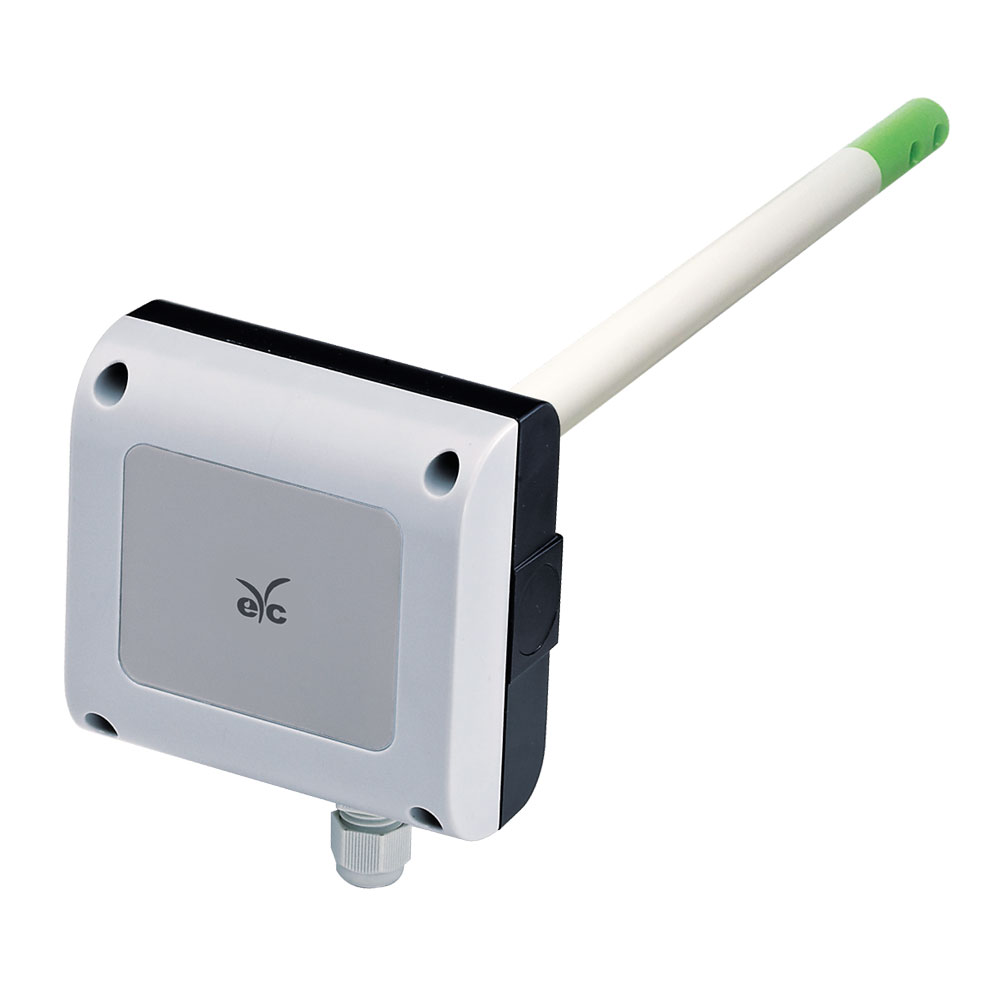

FTS140 熱線式風速傳感器
特色：適用於HVAC應用，經濟實惠
感測器種類：熱線式質量流量傳感器
量測範圍：0 ... 20 m/s
輸出：4 ... 20 mA / DC 0 ... 10 V
精度：±3% F.S.
防護等級：IP54
THS 系列為溫濕度傳感器，提供風管插入型與掛壁型兩種結構，可分別安裝於送回風風管內，或機房、走廊與空調箱附近牆面，做為空調控制與節能調整的溫濕度訊號。FTS140 則用於風管風速量測，協助優化各樓層風量分配與整體舒適度。
• 濾網壓差與空間壓差：PMD330、PMM330
濾網阻塞與空間壓差變動會直接影響空調效率與區域環境品質。

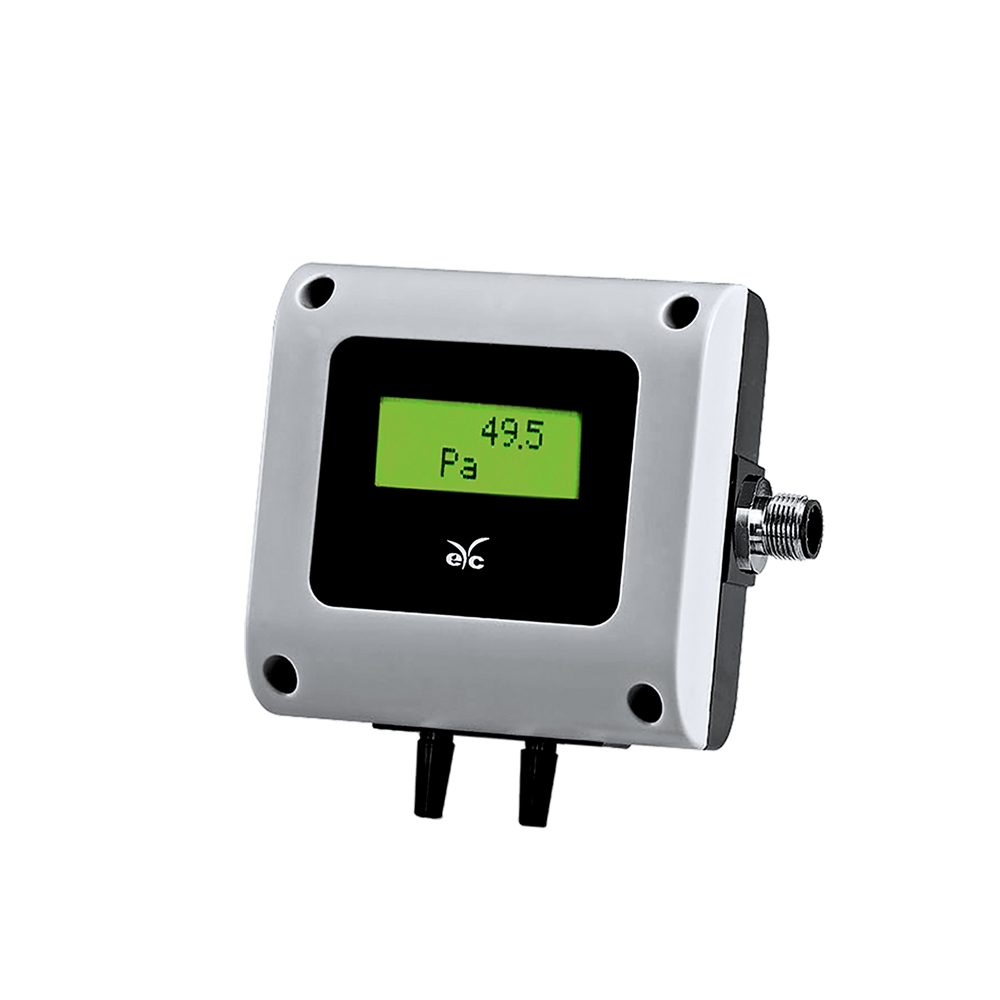

PMD330 差壓傳感器 (室內型)
特色：適用於醫院及無塵室監測、量測範圍廣
量測元件：壓阻式差壓感測器，非導通
量測範圍：±50 ... ±10000 pa
輸出：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1.0% F.S. ±5% M.V
防護等級：IP65
PMM330 差壓傳感器(室內型)
特色：適用於HVAC及輕工業
量測元件：熱線式差壓感測器，導通
量測範圍：±50 ... ±1500 Pa
輸出訊號：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±1.0% F.S. ±4% M.V
防護等級：IP65
PMD330 用於空調箱(AHU- Air Handling Units)、風扇過濾組(FFU-Fan Filter Unit) 與風機箱濾網前後，偵測阻塞狀態並協助安排更換時程。PMM330 則用於設備間、管路室及需控管氣流方向的空間，確保壓差維持在安全範圍，避免污染物逆流。
• 室內空氣品質與舒適度：THR23、GS23、GM33
室內溫濕度、粒子與氣體污染物是影響使用者體驗的主要因素。
THR23 室內型溫濕度傳感器
特色 : 適用於HVAC、樓宇自動化應用，外型簡約
感測器種類 : MEMS
量測範圍 : 0 ... 50°C / 0 ... 100%RH
輸出 : 0 ... 10 V / 4 ... 20 mA / RS-485
精度 : ±0.3°C / ±2.5%RH
防護等級 : IP20

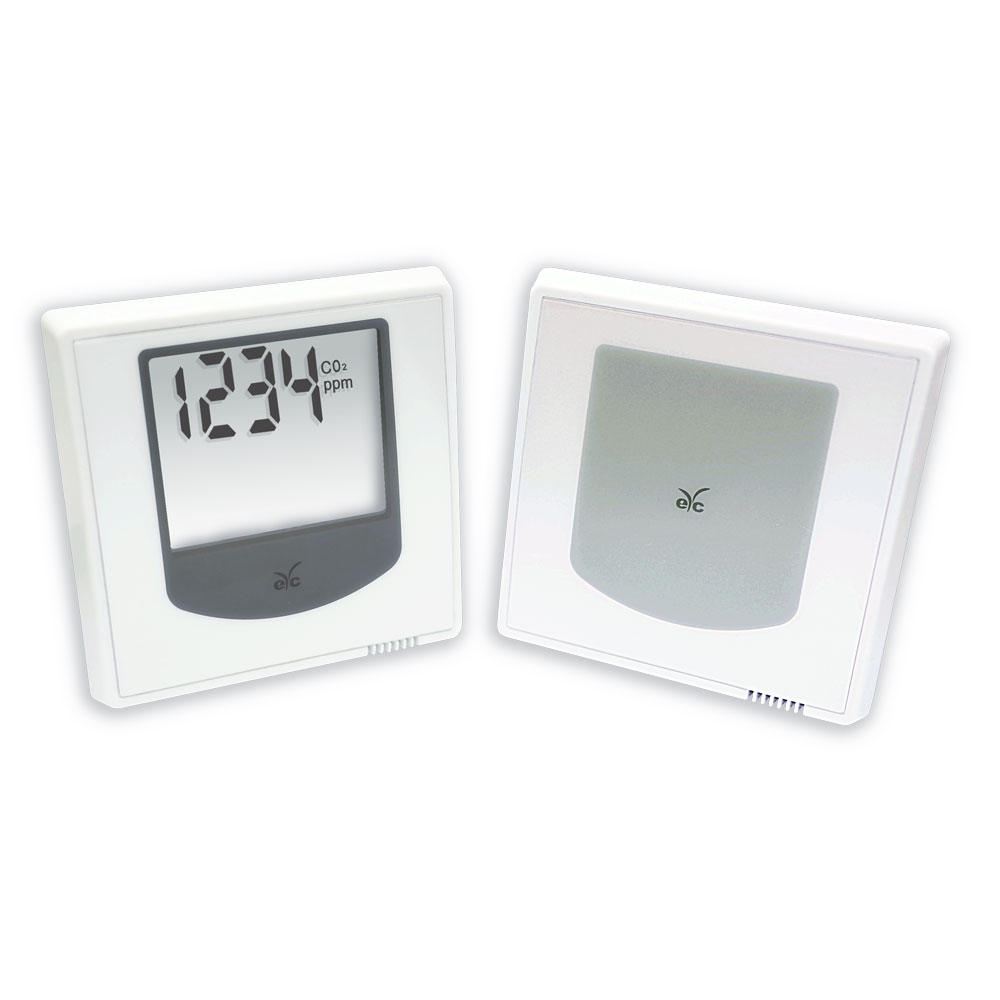

GS23 CO₂ 二氧化碳傳感器
特色：適用於HVAC應用，經濟實惠
感測器種類：NDIR 非分散式紅外線感應器
量測範圍：0 ... 2000 PPM
輸出：0 ... 10 V / 4 ... 20 mA / RS-485
精度：±40 PPM±3% of 讀值
防護等級：IP20
GM33 一氧化碳傳感器(掛壁型)
特色：適用於輕工業環境監測
感測器種類：電化學一氧化碳感應器
量測範圍：0 ... 500 PPM
輸出：4 ... 20 mA + RS-485
精度：±3% F.S.
防護等級：IP65(本體 ) / IP20(Sensor)
THR23 用於辦公區與會議室的溫濕度回饋。GS23 提供 CO₂、TVOC、PM2.5 等室內空氣品質指標監測，可用於公共區。GM33 則安裝於揮發性有機物濃度變化較大的茶水間與電梯前室，用於補強空氣品質偵測。透過分區量測，可更準確調整空調與換氣策略。

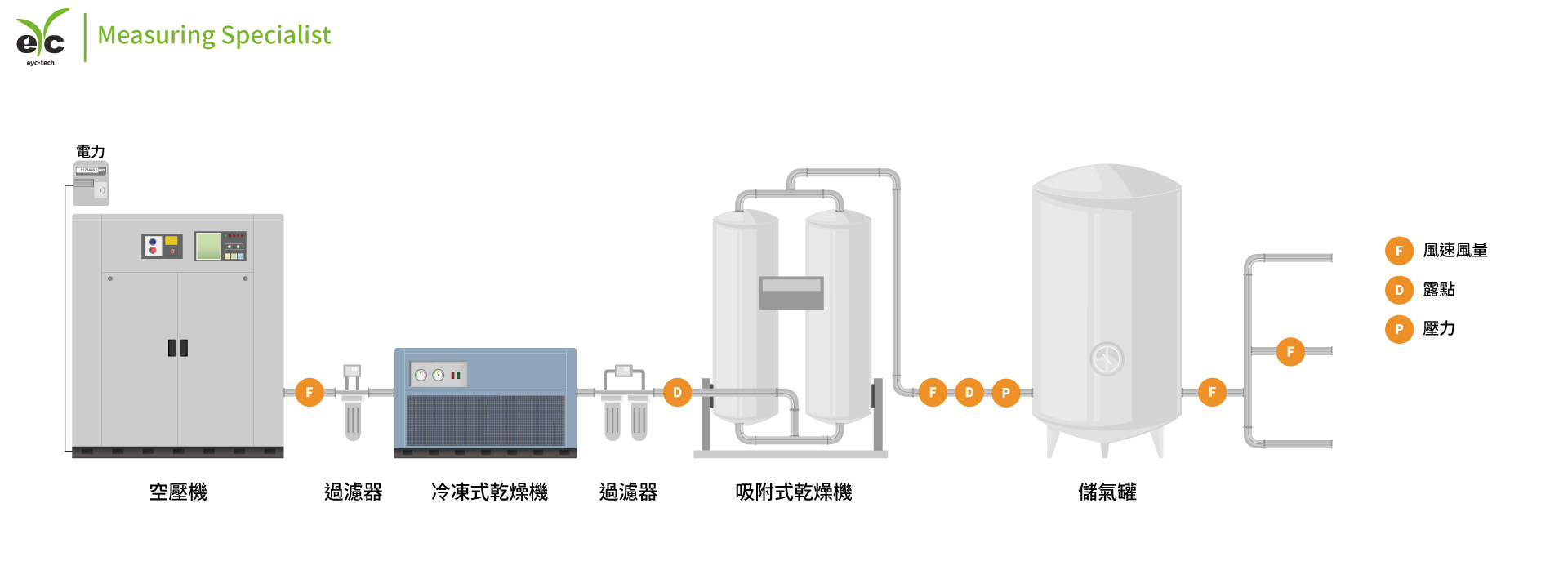

• 壓縮空氣露點管理：THS88ECO
大樓機電設備（如風門驅動器、自動控制閥及氣動設備）常使用壓縮空氣作為動力來源。若含水量過高，容易造成氣動元件卡滯、腐蝕或失效。
THS88ECO 工業級露點傳感器
特色：OEM經濟型批量產品
感測器種類：電容式濕度傳感器 & Pt100
露點規劃範圍：-80 ... +20 dp°C
輸出：4 ... 20 mA / 0 ... 10 V / RS-485
精度：±2.5 dp°C
防護等級：IP65(本體) / IP20(測頭)
eyc-tech 提供涵蓋 溫度、濕度、風速、露點、差壓、空氣品質 等多種類型傳感器，能依照建築各場域需求進行配置。
整體系統運作方式與整合
所有傳感器均以標準化類比訊號(4 … 20 mA, 0 … 10 V)回傳至現場控制設備或樓宇管理系統(BMS- Building Management System)。中央系統可依據即時量測數據（如水溫、風速、壓差、露點與空氣品質指標）自動調整冷凍水流量、冷卻塔風扇、風機變頻與換氣量，並同步掌握濾網阻塞與壓縮空氣乾燥狀態。量測資料可用於能耗分析、設備健康監測與節能績效驗證，使整體管理更加透明並利於後續優化。
動態節能與室內舒適度提升
透過水冷系統、風量與風速的即時量測，大樓能依實際需求動態調整冷卻塔、冰水主機與風機的運轉，使設備維持在最佳效率點。同時，空氣品質指標（如 CO₂ 與 PM2.5）可協助精準控制換氣量，提升室內舒適度並減少不必要的能耗。濾網狀態與空間壓差的監測則能維持穩定氣流，確保各區域環境品質一致。
預防維護與設備可靠度提升
水溫、風速、壓差與露點等連續量測可提前反映系統異常，使維護人員能及早處置，降低設備故障或停機風險。壓縮空氣乾燥品質與濾網阻塞狀態一目了然，也讓維護作業更具預測性。完整的量測數據可支援建築能源管理、智慧建築驗證與 ESG 報告，強化整體營運效率與設備可靠度。
