瞬間量累積量同步掌控 - 工業自動化量身設計的即時顯示訊號儀表

在智慧製造與自動化產業快速進展的當下，工業現場對於即時、穩定與高解析度的訊號處理需求不斷提升。無論是流量、風速、壓力還是環境變數的監控，訊號處理模組不再只是顯示器，而是控制系統中關鍵的資料橋梁。

eyc-tech DPM03 多功能訊號顯示控制器 / DPM04 瞬間量累積量顯示控制器，透過高精度數位化顯示、電流電壓輸入輸出、RS-485 通訊、開根號與線性插補等進階處理功能，為各類傳感器整合與工控應用提供穩定可靠的訊號介面。

產品定位與應用概述

支援多種傳感器輸入形式（電壓/電流/Frequency/Pulse），與 RS-485 Modbus RTU 通訊協議整合，實現即時監控與警報觸發。

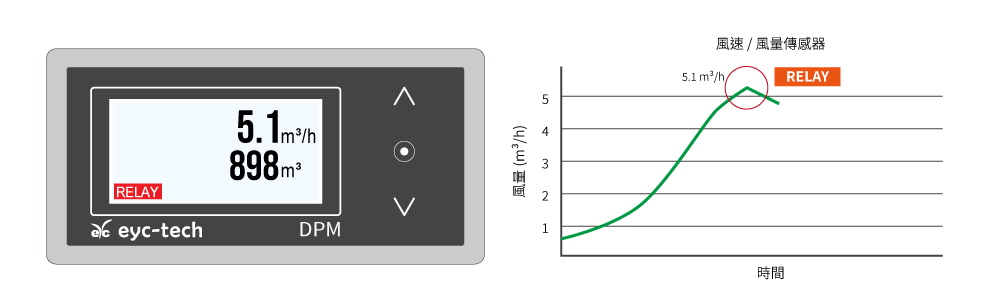

Relay功能示意圖

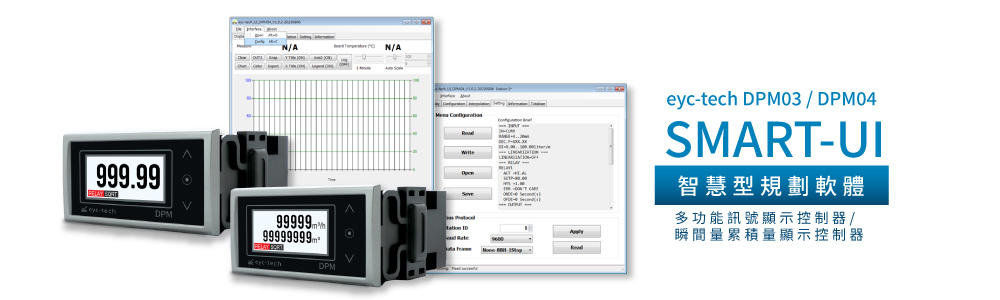

搭配 eyc-tech UI 規劃軟體

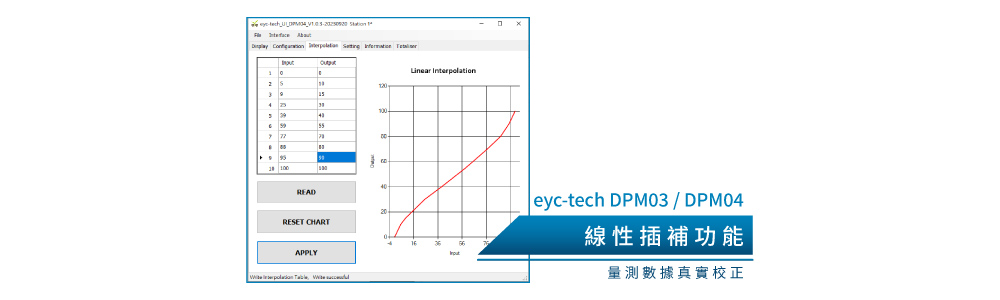

線性差補功能，量測數據真實校正

技術特點解析

1. 高精度與數位化顯示

● ±0.1% F.S. ±1 digit 精度，適用於高要求的製程控制。
● 2 吋 LCD 顯示營幕，提供瞬間量與累積量雙排顯示（DPM04）、最多 5 位數顯示（DPM03）。

2. 高解析輸入：16-bit ADC 轉換

● 輸入端採用 16-bit 高階類比數位轉換器，提供更細膩的數據反應能力，適用於高敏感度場域。
● 高解析度輸入設計，讓微小變化也能準確反映，不遺漏任何關鍵訊號。

3. 彈性輸入輸出設計

● 支援電壓 / 電流 / 脈波 / 頻率等訊號類型。
● 輸出支援類比訊號、繼電器動作、RS-485 通訊，能依應用情境靈活對應。

4. 開根號與線性插補功能

● 具類比訊號開根號功能，可用於皮托管等差壓轉流速應用。
● 「線性插補」校準功能，修正傳感器非線性輸出，提升整體測量準確性。

5. 繼電器控制雙層防護

● 繼電器輸出可設定對應動作模式(Hi / Lo)、間隙、延遲時間、復歸延遲，強化現場保護機制。
● 繼電器輸出訊號異常檢知功能，能即時監控繼電器執行狀況，降低現場控制失誤風險，提升整體系統安全性與穩定性。

整合能力與數位升級

eyc-tech 的 DPM03與DPM04 訊號儀表皆具備 RS-485 Modbus RTU 通訊介面，支援主從站設定，可靈活納入既有系統架構，無需額外改動即完成升級。
搭配 eyc-tech UI 規劃軟體，使用者可透過 PC 進行參數規劃、開根號設定與曲線修正，實現現場設備的精細調整與遠端管理。
DPM03 與 DPM04  不僅是一台顯示器，更是結合顯示、轉換、通訊與控制邏輯功能於一體的訊號儀表，為現場系統帶來更高整合彈性與無縫擴充能力。

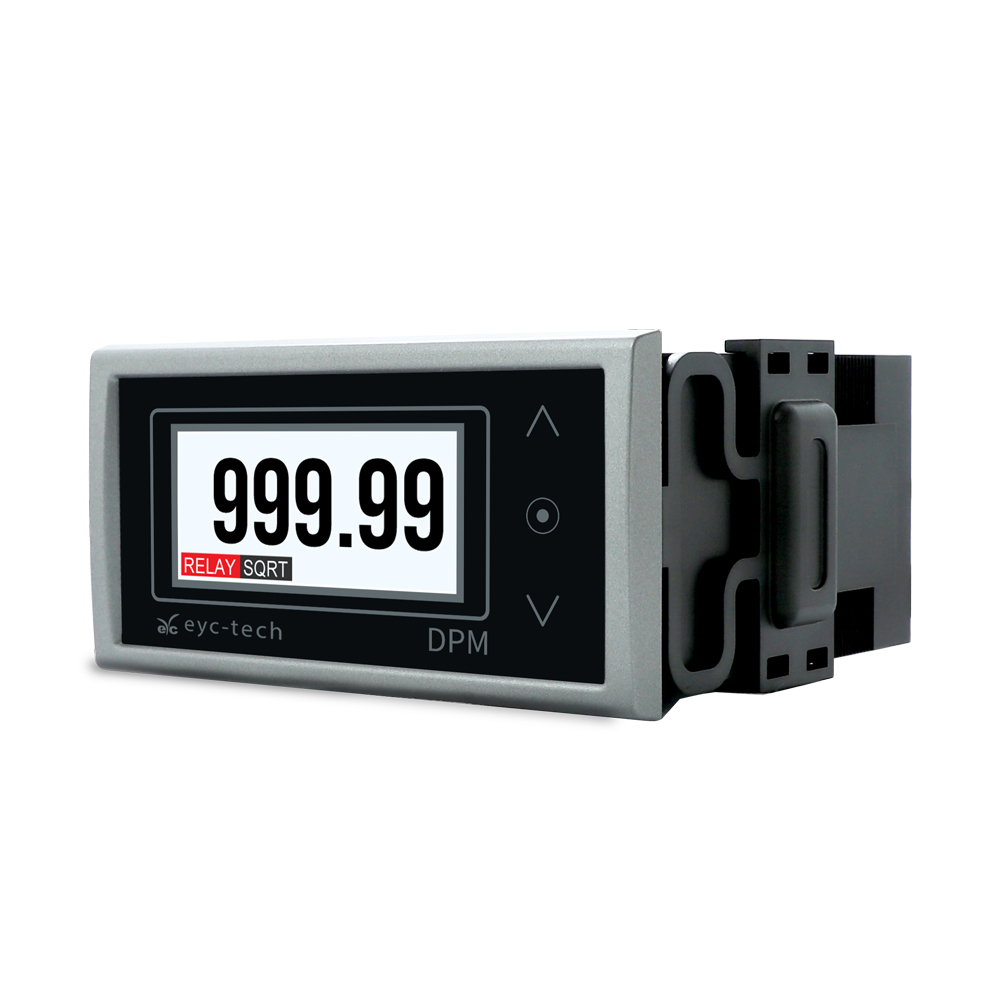

DPM03 多功能訊號顯示控制器

顯示值範圍：5位
輸入：電流 / 電壓
輸出：電流 / 電壓 / Relay / RS-485
精度：±0.1% F.S. ±1 digit
防護等級：IP65 (前面板)

DPM04 瞬間量累積量顯示控制器

顯示值範圍：瞬間量：5位，累積量：8位
輸入：電流 / 電壓 / Frequency / Pulse
輸出：電流 / 電壓 / Relay / RS-485
精度：±0.1% F.S. ±1 digit
防護等級：IP65 (前面板)
