DPM04 瞬間量累積量顯示控制器
型號 :
DPM04
特色：2" LCD螢幕，能搭配氣體/液體流量傳感器，顯示瞬間及累積量，具RS-485通信及Relay 輸出功能
顯示值範圍：瞬間量：5位，累積量：8位
輸入：電流 / 電壓 / Frequency / Pulse
輸出：電流 / 電壓 / Relay / RS-485
精度：±0.1% F.S. ±1 digit
防護等級：IP65 (前面板)
顯示值範圍：瞬間量：5位，累積量：8位
輸入：電流 / 電壓 / Frequency / Pulse
輸出：電流 / 電壓 / Relay / RS-485
精度：±0.1% F.S. ±1 digit
防護等級：IP65 (前面板)
-
產品特色● 高精度 ±0.1% F.S. ±1 digit

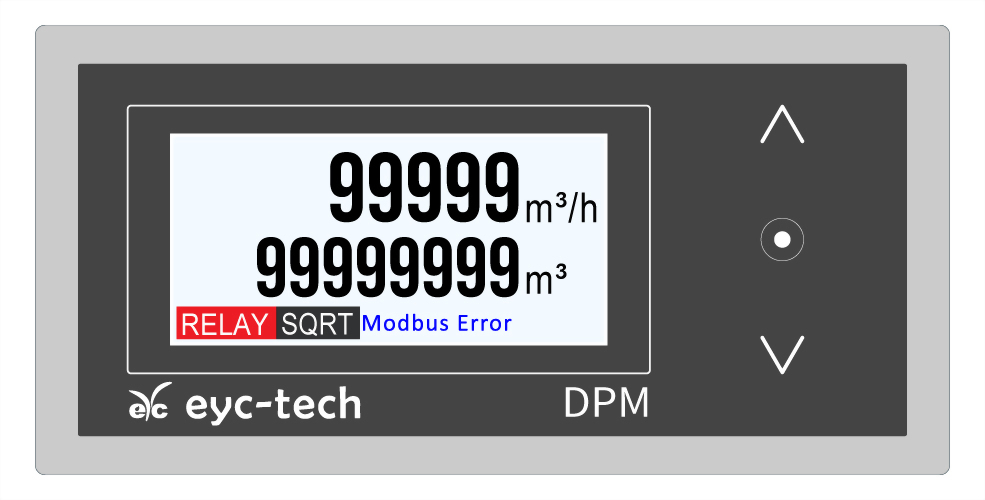

● 2″LCD螢幕雙排顯示，瞬間量5位數，累積量8位數，小數點可規劃
● 輸入訊號：電流 / 電壓 / Frequency / Pulse
● 輸出訊號 : 電流 / 電壓/ Relay / RS-485
● 通用電源供應 AC 90 ... 250 V / DC 24 V
● 激勵電源供二線式傳感器使用
● 具類比訊號開根號功能
● 繼電器輸出可設定對應動作模式(Hi / Lo)、間隙、延遲時間、復歸延遲
● 線性插補功能，可依需求校準非線性的類比輸入訊號
產品特點 & 操作示範影片
-
應用領域工業 / 工廠自動化 / 化工 / 水處理 / 能源 / 環保監測 / 環境監測 / 製藥
-
文件下載
-
技術概觀
顯示
顯示值範圍
瞬間量：5位
累積量：8位小數點位數設定
瞬間量：最多4位
累積量：最多2位顯示螢幕
2吋LCD螢幕，瞬間量字高：7 mm，累積量字高：6mm
取樣時間
8 ms
反應時間調整範圍
1 ... 60 秒
參數設定方式
按鍵輸入
輸入
訊號類型
電流：0 ... 20 mA / 4 ... 20 mA
電壓：0 ... 10 V
Frequency：1 ... 10 KHz
Pulse：0 ... 10 KHz輸出
訊號類型
電流：0 ... 20 mA / 4 ... 20 mA
電壓：0 ... 10 V精度
顯示
±0.1% F.S. ±1 digit
輸入
電流：±0.1% F.S.
電壓：±0.1% F.S.
Pulse & Frequency：±0.1% F.S. <1 KHz
Pulse & Frequency：±0.2% F.S. <5 KHz
Pulse & Frequency：±0.3% F.S. <10 KHz輸出
電流：±0.2% F.S.
電壓：±0.2% F.S.溫度影響
±100 ppm/°C
繼電器
警報遲滯範圍
顯示值或0 ... 100%
繼電器延遲動作時間
0 ... 3600 sec
繼電器輸出訊號異常檢知
有
繼電器動作方向
上限：HI / AL；下限：LO / AL
繼電器容量
Max接點電流：6A
Max接點電壓：AC 277 V / DC 30 V
Max接點功率：1500 VA / 180 W通信
通信方式及協議
RS-485 Modbus RTU, master or slave
RS-485傳輸速度
9600、19200、38400、57600、115200 bps
環境
操作環境
0 ... + 60°C ; 0 ... 95%RH(非結露)
儲存環境
-25 ... + 60°C
電氣規格
工作電源 / 電壓
AC 90 ... 250 V / 50 ... 60 Hz
DC 24 V ± 10%輔助電源 / 輸出
DC 18 ... 26 V / 50 mA
絕緣耐壓能力
2 K Vac/1 min
參數記憶型式
FLASH
消耗電力(功率)
5 W
隔離
類比輸出 保護
防護等級
IP65(前面板)
電氣防護
■ 逆向保護 ■ 過電壓保護
認證
認證
CE
材質
外殼材質
ABS防火級(UL94V-0)
外型尺寸
48x96x96 mm
開孔尺寸
42.5x90.5 mm(+1 mm)
重量
約160 g
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
