熱線式風速計與差壓式風速計

一、 什麼是風速計

風速計，也稱為風速感測器, 風速傳感器或空氣流量計，是一種用於測量管道中或環境中空氣或其他氣體流量的設備。風速傳感器在民生和工業中的應用廣泛，常使用在需氣流控制與監測之

二、 風速計有哪些種類?

風速計的種類繁多，其中以熱線式和差壓式最為常見。

熱線式:

I. 原理

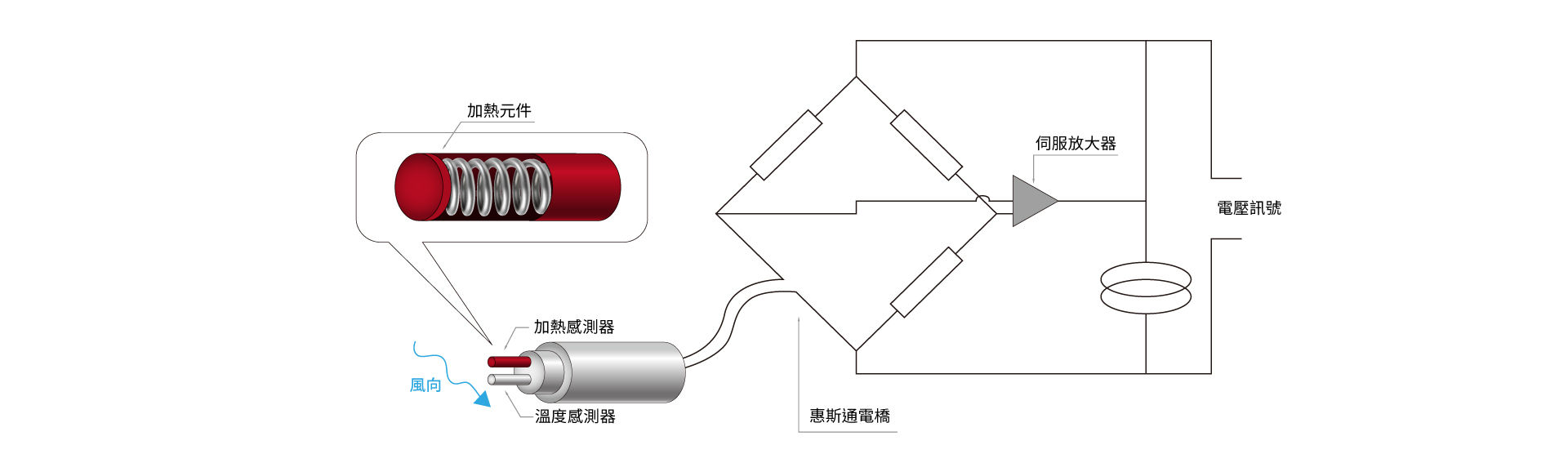

熱線式風速計的基本原理是將一根金屬線絲放在流體中，通過電流加熱金屬線絲(即熱線)，並測量由氣流而導致之線絲溫度變化和氣流所帶走的熱傳導量。藉此方式，氣體流速可以根據

熱線溫度、熱傳導量和氣體的性質計算得知。除了金屬線絲以外，也可使用其他加熱元件替代。

II. 特點

熱線式風速計精度高、反應速度快，從微小風速到高風速皆可量測。須注意熱線式風速計對氣溫的瞬間變化較敏感，在氣溫變化快且幅度大的應用中須特別評估。

由於熱線式風速計是基於熱傳導原理進行量測，為了確保測量精確度，需要避免氣體中的雜質，例如粉塵、污染物等影響氣體流動所帶走的熱量。因此，在進行測量時，建議將熱線式風速計安裝於乾淨的氣體環境中或在過濾器之後。一些技術先進的製造商也提供抗粉塵和防腐蝕的熱線式風速計，使其應用更加廣泛。

差壓式:

I. 原理

差壓式風速計利用皮托管做風速量測，皮托管的原理是量測流體全壓與靜壓間產生的壓差，再推算出流體的流速。全壓與靜壓之間的差值即為動壓，動壓是由流體速

度引起的壓力。動壓與風速的平方成正比，因此通過測量動壓，即可計算得出流體速度。

II. 特點

差壓式風速計的探棒結構非常簡單，價格實惠，且探棒內不含任何可動件或電子元件，因此其長期穩定性非常好。差壓式風速計的測量範圍適用於大部分的應用。由於差壓和風速的

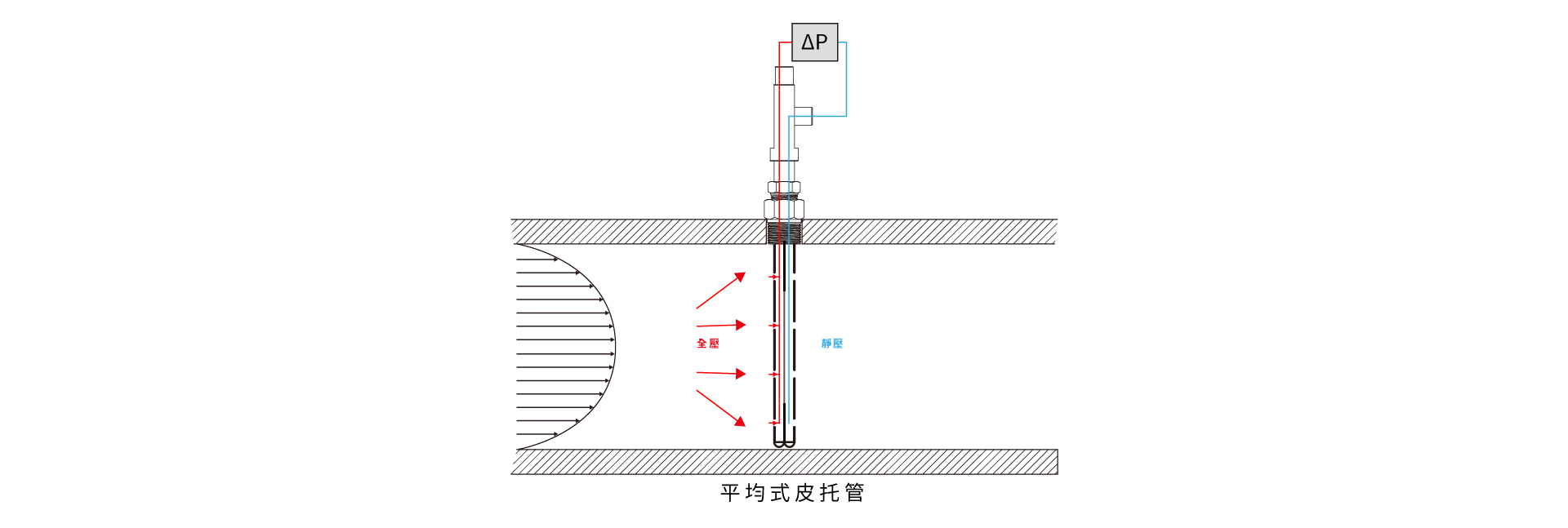

平方成正比關係，因此在高風速下，差壓風速計具有極佳的精確度和解析度，但在低風速下可能會受到精確度的限制。以差壓原理量測風速時，可選擇帶有平均式皮托管結構的探棒一起使用。平均式皮托管在全壓側和靜壓側都開了多個量測孔，因此可以將管內風速平均。例如，在量測大管徑風管內的風速時，管內中心和接近管壁處之風速差異較大，只取一處之量測不具代表性，此時使用平均式皮托管能將管內多處風速平均，得到更加精確的量測值。在氣體潔淨度方面，差壓式風速計對粉塵的影響較小。然而，長時間使用下，粉塵仍然可能會堵住皮托管的孔洞，因此仍建議安裝於過濾器後，並進行固定的清潔，以減少顆粒物對皮托管的影響。

三、 如何選擇風速計

各種風速計類型各有其獨特的特點及優勢，因此在選擇風速計上使用的工況、量測範圍、精準度等皆需納入考量。eyc-tech為風速風量量測的專家，產品線涵蓋熱線式風速計以及差壓式風速

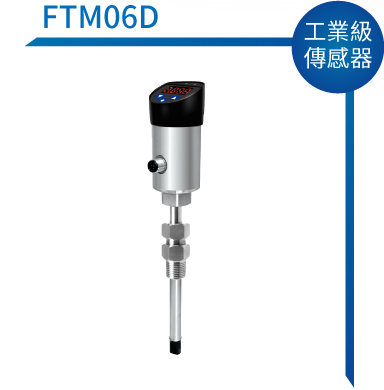

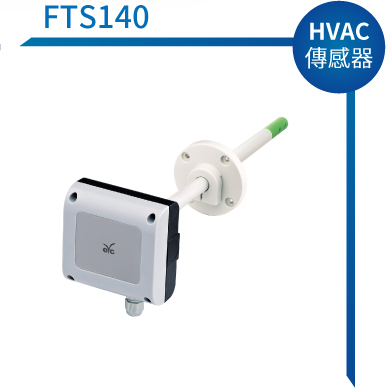

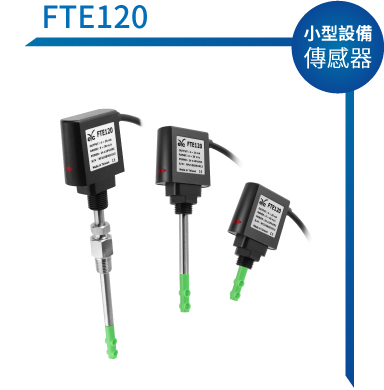

特色：適用於工業級應用，可測大風量， 耐高溫高壓、粉塵和腐蝕 感測器種類：Pt20 / Pt300(風速) / Pt1000(溫度) 量測範圍：0 ... 120 Nm/s 輸出：4 ... 20 mA / 0 ... 10 V / RS-485 / Impulse 精度：±1.5% F.S. 防護等級：IP67(測棒) / IP65(本體)		特色：適用於乾燥壓縮空氣系統 感測器種類：熱線式質量流量傳感器 量測範圍：0 ... 120 Nm/s 輸出：RS-485+(4 ... 20 mA / 0... 10 V / Impulse) 精度：±1.5% F.S. 防護等級：IP65		特色：適用於HVAC應用，經濟實惠 感測器種類：熱線式質量流量傳感器 量測範圍：0 ... 20 m/s 輸出：4 ... 20 mA / 0 ... 10 V 精度：±3% F.S. 防護等級：IP54		特色：適用於小型設備，外型精巧， 安裝不受限 感測器種類：熱線式質量流量傳感器 量測範圍：0 ... 30 m/s 輸出：4 ... 20 mA / 0 ... 10 V / RS-485 精度：±2% F.S. 防護等級：IP65

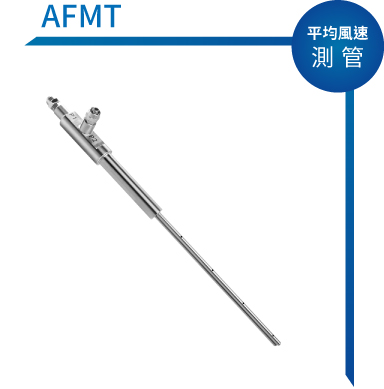

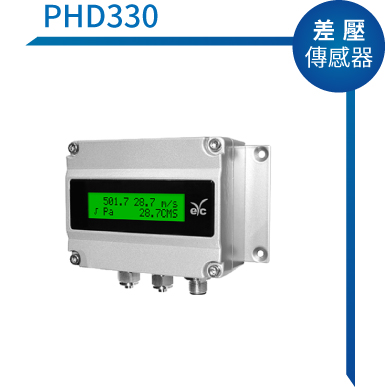

特色：採用差壓式風速量測原理，可雙向量測、 計算氣體密度及質量流率 感測器種類：PT100 / 差壓sensor / 壓力sensor 量測範圍：0 ... ±40 m/s / ±120 m/s 輸出：4 ... 20 mA+RS-485 / 0 ... 10 V+RS-485 / Pulse+RS-485 精度：±1.5% F.S. 防護等級：IP65(本體) / IP20(測棒)		特色：多點平均，可用於大管徑量測，耐高溫、腐蝕 工作壓力：Max.10 bar 工作溫度：Max.250°C 長度：4" ... 40"(100 ... 1000 mm)		特色：適用於工業級、量測範圍廣 感測器種類：壓電式差壓模組 量測範圍：±50 ... ±10000 pa 輸出：4 ... 20 mA / 0 ... 10 V 精度：±2.0% F.S. 防護等級：IP65
