智能大樓冷卻水塔節能工程解決方案




            背景介紹

● 依據經驗冰水主機在滿載運轉條件(冷卻水溫30/35,冰水水溫12/7)下,冷卻水溫如果增
1,主機的耗電會隨著增減3%左右,因此適度的降低冷卻水溫,可以降低冰水主機的耗電
,冷卻水溫太低反而對主機的耗電有
不利的影響。因此適度控制冷卻水溫,以避免冷凝溫度過
低,影響冰水主機效率,是非常重要的。

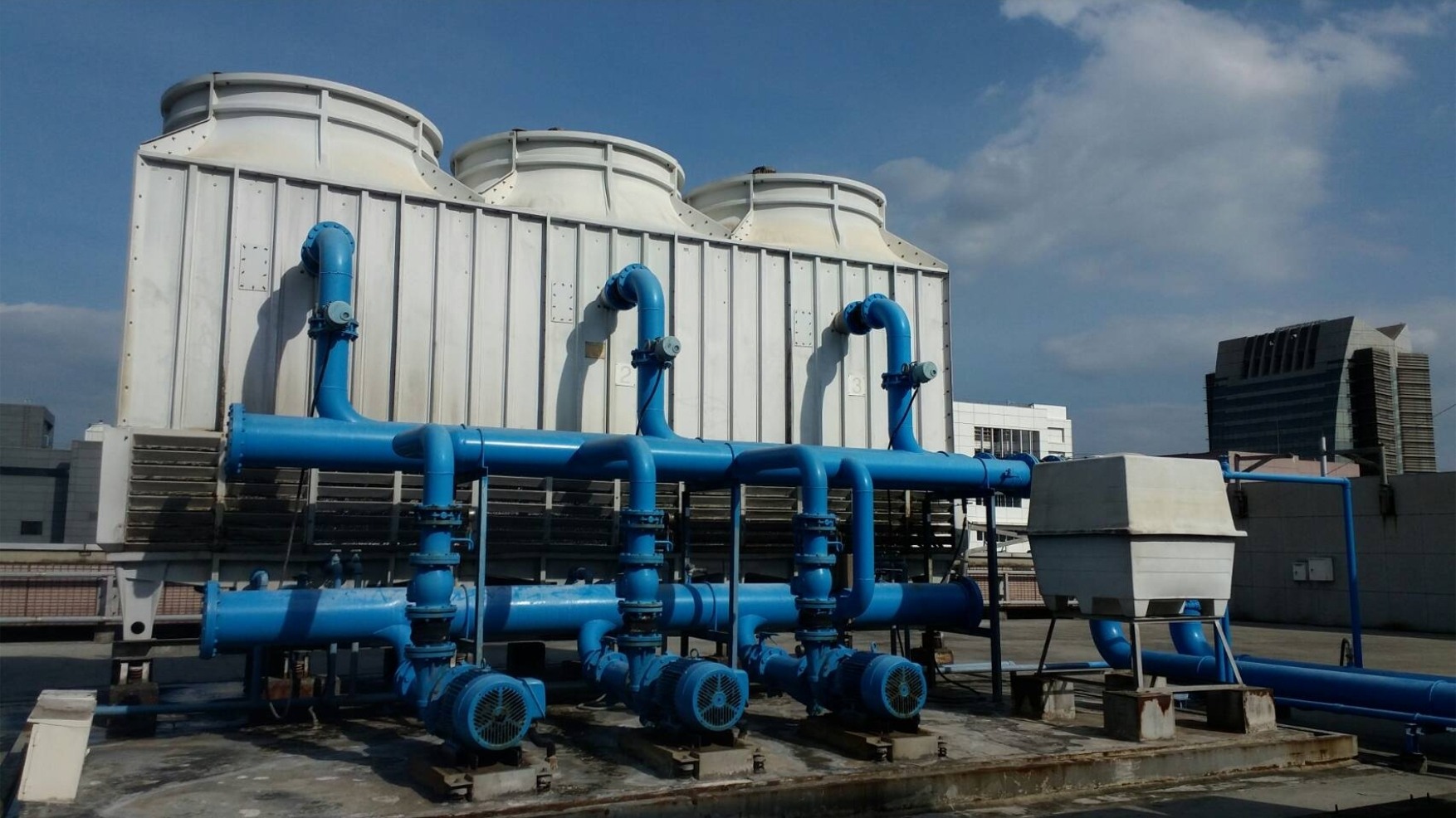

●  冷卻水塔的出水溫度,最主要受到散熱鰭片的熱交換效果、水量的均勻分布、散熱風量的大小、
以及進入水塔
空氣中的濕球溫度的影響,在容量與維護保養正常的狀況下,會影響冷卻水塔出水
溫的只剩下兩個主要參數:

        1.水塔的散熱風量
        2.
進入水塔空氣中的濕球溫度

因此如何控制此兩參數形成對水塔最有利的影響,也就是節能的關鍵所在。

●  利用外氣的濕球溫度,搭配變頻器來控制冷卻水塔的風車轉速,讓水塔風扇運轉在最適當的轉速
如此既不會浪費水塔風扇的耗電,同時不影響主機的運轉效率,可達到有效節能。

     解決方案

●  說明 : 主要是利用外氣的濕球溫度,搭配變頻器來控制冷卻水塔的風車轉速,讓水塔風扇運轉在
最適當的轉速上,
節省水塔風扇的耗電,同時不影響主機的運轉效率,以達到有效節能。並將所
有數據透過
RS-485轉換板,轉成RS-485傳輸至雲端記錄。

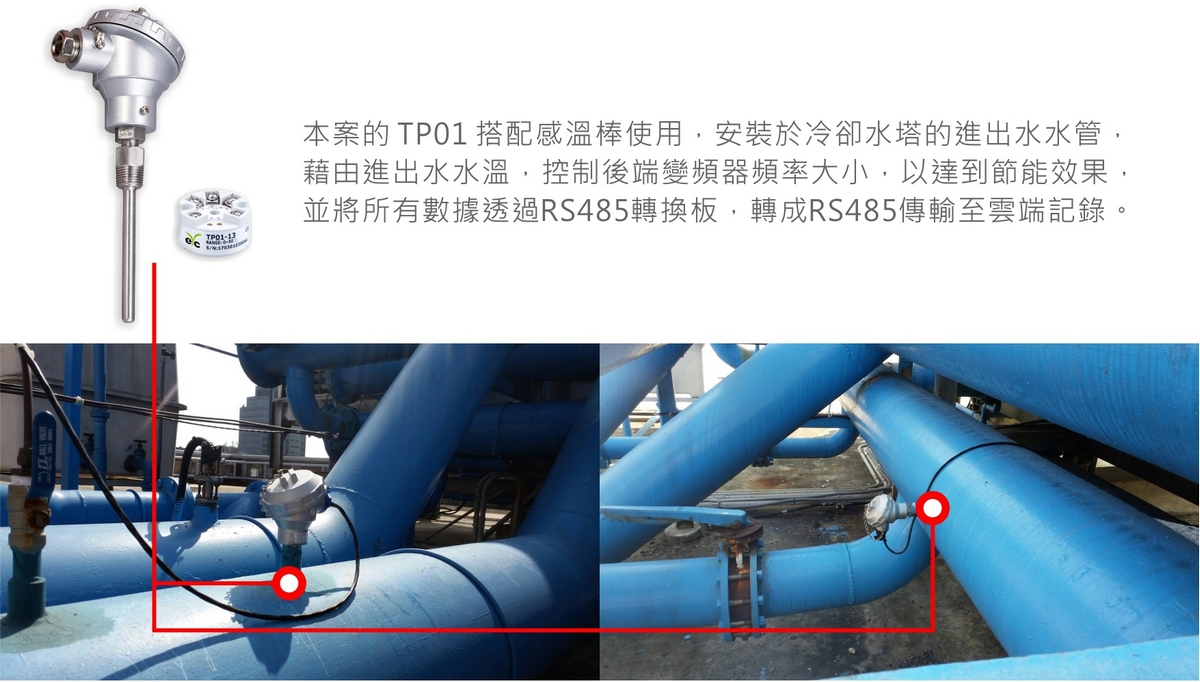

●  eYc TP01 二線式大圓頭溫度傳送器 搭配eYc感溫棒使用,安裝於冷卻水塔的進出水水管,藉由
進出水水溫,控制後端變頻器頻率大小,以達到節能效果,並將所有數據透過RS-485轉換板,轉
成  RS-485 傳輸至雲端記錄。另搭配使用溫濕度傳送器  eYc THM80X系列THS30X / THS80X
系列安裝於冷卻水塔附近或是電控箱內監測濕球溫度,以利監控其量測數據。

          系統架構



     產品導入後的優點

 大幅降低用電成本,達成節能目標

 可遠端監控及管理現場狀況及數據

     搭配產品
     1. eYc TP01
         二線式大圓頭溫度傳送器
     2. eYc RTD(R/RT/T/TT)
         感溫棒(接線盒)
  3. eYc THM80X
      高精度溫濕度傳送器
