許多工業製程都需要使用大量純淨的壓縮空氣,因此CDA(壓縮空氣)系統在工業工廠是不可或缺的設備,如化工業、食品業、電子業、生技業、實驗室等,其主要是使用純淨的壓縮空氣做製程中的裁切、噴塗、冷卻、製程、空調、精密儀器運作等,但因系統龐大,在使用過程要依不同的用氣量做調整及控制,因此CDA系統中的風量監控是不可忽視的。

其中CDA設備針對氣體吸入量或供應量,會影響系統中的氣體處理及製程使用,因此在系統需使用高精度且長期穩定性佳的風量傳送器,才能精準量測系統中的風量以避免不當的用氣量,減少不必要耗能。

eYc 風速 / 風量 / 壓力 / 露點 傳送器- CDA安裝示意圖:
eYc 風速 / 風量 / 壓力 / 露點 傳送器- CDA安裝示意圖
應用說明:
以CDA系統為例,CDA系統主要的做用是製造乾燥及乾淨的空氣,提供工廠製程使用。其中工廠製程所需的用風量需依照各區域,及不同時段做供氣量調整,以避免控制不當造成錯誤的用氣量,使得供氣管道受損、設備發生異常、能源浪費等,嚴重還會造成影響工程製造所需的乾淨空氣品質。

CDA空壓系統是一種能源轉換,其原理是先吸入大氣空氣經壓縮後,再做除濕及過濾粉塵處理,處理過空氣達到所需要潔淨度及乾燥度後再提供給製程使用。CDA系統包含空壓機、儲氣桶、過濾器、吸附式乾燥機等設備,需因應不同的時段需求做風量調整控制,並有效的控制系統的供氣量(流量計測得之排氣量)(CMM),因此在系統中安裝高精度及長期穩定性佳的風量傳送器,才不會影響工廠製程所需的乾淨空氣品質及對CDA系統整體設備造成傷害。

CDA露點監控解決方案請參考“eYc THS88 Plus-行業應用 吸附式乾燥機壓力露點監控解決方案

產品導入優點:
CDA需考量許多設備的供氣量(流量計測得之供氣量)(CMM),如空壓機需考慮吸入流量、排氣量等,吸附式乾燥機需控制處理風量、需氣量、排氣量控制等,因此需安裝高精度的風量傳送器在乾燥氣源出口做流量監控。

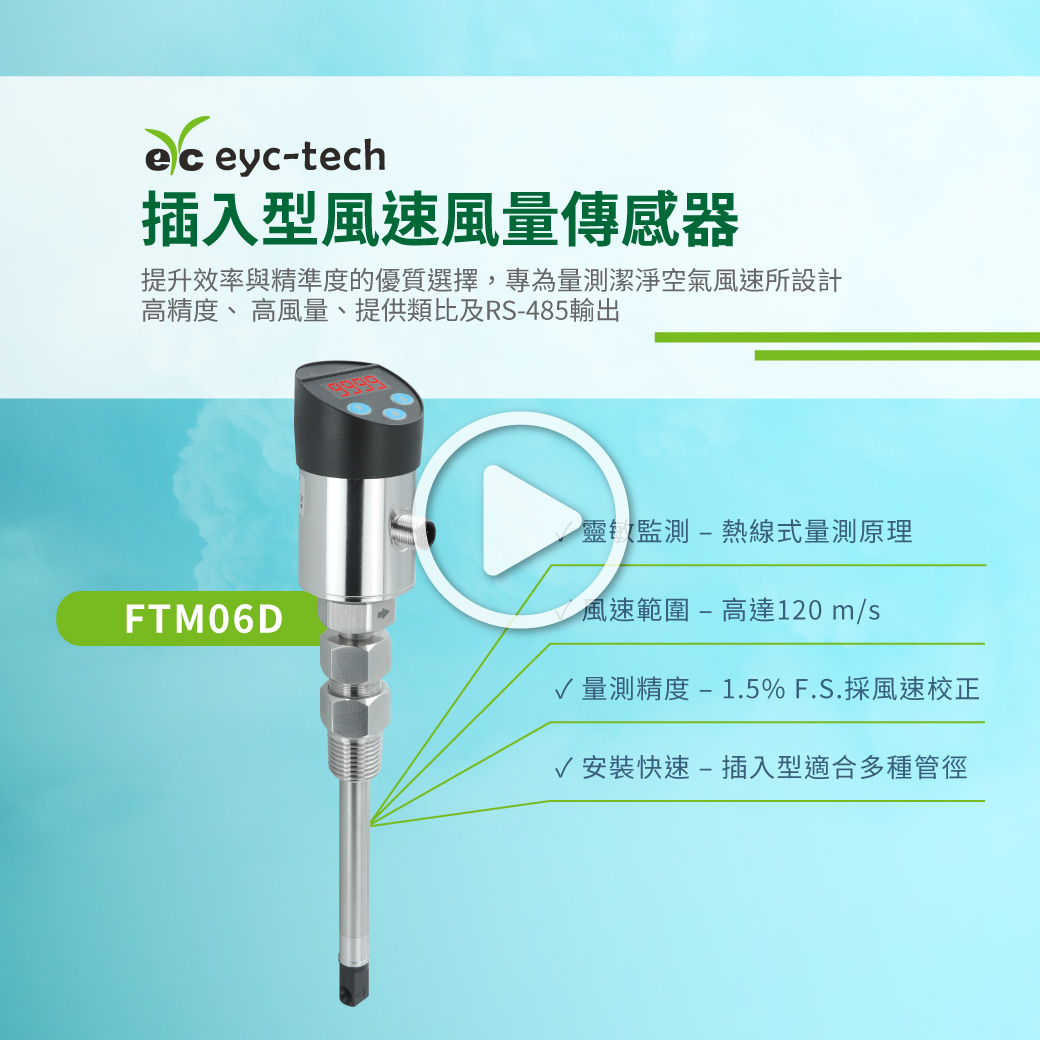

FTM06D屬於熱質式風速風量傳感器,採用氣體標定設備品檢校正生產(含音速噴嘴),顯示面版可現場監控做調整,支援流速轉流量,量測範圍 0 ... 60 m/s,防護等級IP65、探棒壓力Max. 8 bar,內建溫度補償機制,適應冷熱環境使用,堅固的不鏽鋼外殼,適用於各種惡劣環境,精度高,使量測更加準確。

結語:
使用eYc FTM06D 熱線式風速風量傳送器,解決了CAD系統中因風量調整造成量測上的精準度不夠、參數不準確的問題,設計上可符合客戶現場應用切換選流速或流量,採用恆溫式(CTA)技術、靈敏度佳,顯示面版設計、監控更加方便,因此,安裝在CDA系統設備的乾燥氣源出口的流量監控,才能使CDA系統減少不當用氣量及空氣耗損量,以達到最佳運轉效能。
