eYc行業應用─FTM06熱線式工業級流量傳送器(計),使用於粉塵空氣中的風速量測

eYc行業應用─FTM06熱線式工業級流量傳送器(計),使用於粉塵空氣中的風速量測

zhiyaofenti

      工業生產過程伴隨著數以億噸的有害物質,飛揚粉塵正是常見的一種。尤其以化工生產鑄造糧食運輸紡織煤礦等各行業生產過程中會大量產生,若不及時處理,不僅嚴重污染空氣環境,對人體健康也是極大的威脅。

       粉塵指在一定時間內,懸浮在氣體中的固體微粒液體微粒,粉塵不一定是廢物、髒污,大多數的工廠會將粉塵利用除塵設備(系統)或者過濾設備,將粉塵收集起來之後還作為原料回用,如水泥廠中的粉塵、飼料廠中的粉塵。

       例如在粉體原物料輸送相關領域,多會以風速傳送器搭配粉塵濃度偵測傳送器,常用的如氣力輸送泵(送粉機)採用正壓輸送,多用於電廠粉煤灰、水泥生料、礦粉石膏粉高嶺土氧化鋁粉、食品級物料等輸送,羅茨風機便是其中一種,其出口壓力一般為0.04...0.1MPa,風量0.8...90m³/min採用現有壓縮空氣動力源,中央氣源給多系統設備集中供氣;或如石油焦粉煤粉輸送系統主要功能窯爐所需粉體燃料,風量600…1200(m³/h)風壓40000…44000(Pa);抽灰器採用單級壓邊泵作動力,使用高真空吸附原理,對灰塵或散狀物料進行清理和收集吸力特別大,吸管可接長30米都可將5kg耐火磚吸起,物料提升高度可達15米。在這樣的工況環境下,正是需要高精度耐粉塵的感測器,對管道內的風速做監控。

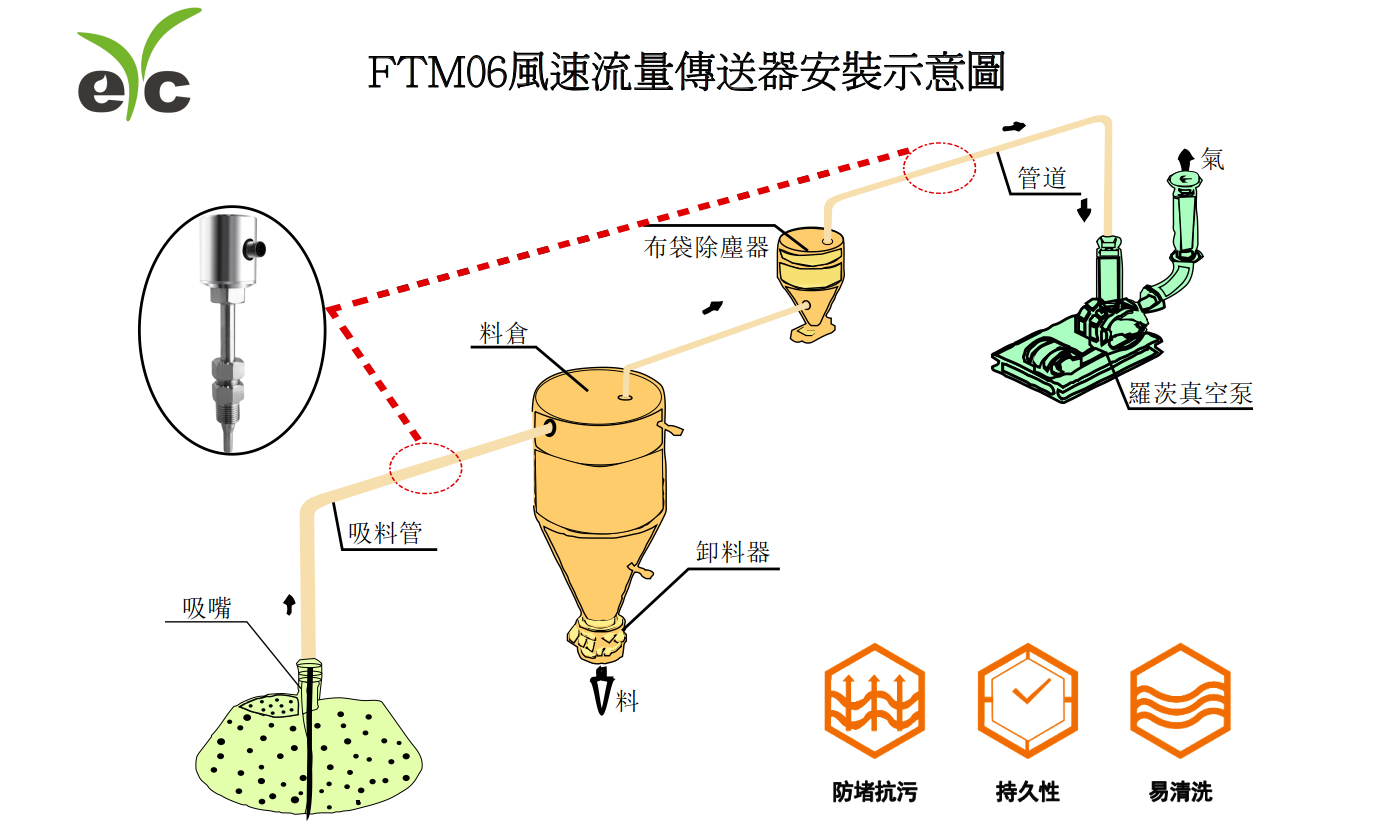

台湾eYc FTM06风速流量传送器安装示意图

       以eYcFTM06熱線式流量計為例,特點在於防粉塵和防結露,防結晶,耐強酸鹼;主要應用在泵的出口管路或灌裝,目的是線上監測粉末、微小顆粒的暫態流量和風速,也用於粉體輸送管道監測堵塞狀況,搭配eYcDPM02多功能顯示儀錶做更方便於現場顯示。

【產品優勢】

       eYcFTM06具備金屬一體化外型,IP67防水性能好,耐強酸堿,測量微腐蝕性水及氣體,水:0...3m/s,空氣:0...60m/s,精度:3%<1.5m/s;3%<20m/s;工作電源:8...35VDC具備模擬輸出訊號:模擬:4...20mA/0...10V;RS-485,能承受惡劣高度粉塵、粘稠性環境中不易故障;對粉體顆粒探測靈敏度高,線性度好,粉塵輕微沾染探頭後不影響測量靈敏度,維護及清理方便。適用於粉體輸送設備塗裝水泥加工工業除塵設備食品集成木製品廢氣粉塵顆濕度比較高不結露黏著氣體環境

FTM06风速流量传送器管道

使用FTM06流量計可解決的問題:

1.  檢測和控制風速。如果抽風量過小,就不能控制粉塵的飛揚,不能抵抗周圍氣流的干擾。而如果風量過大就會造成風機、管道、除塵設備的龐大,還會抽走有用的物料,既造成資源浪費,又加大除塵器負荷。

2.  具備類比與RS-485輸出,半雙工網路介面,具有良好的抗雜訊干擾性,較長的傳輸距離和支援多個節點能力

3.  粉塵輕微沾染探頭後不影響測量靈敏度,管道內無可動部件,無阻流部件,測量中幾乎沒有附加壓力損失。耐強酸堿,不易結垢,維護少,清理方便。

     以往客戶使用平均風速測管,在管道中測量風速,多粉塵環境或有粘稠氣體會造成孔洞阻塞,或晶片外露的風速傳送器有髒汙黏著在晶片,不易更換維修,清理更容易造成晶片損傷;使用FTM06一體化不銹鋼材質的風速流量傳送器,不但能夠解決孔洞阻塞對腐蝕性氣體也有防禦功能,應用在粉塵輸送設備、環境實驗箱、粉塵、粉體測試廢紙粉的監測和控制風速,能解決工廠人工勞動力以及流量計維護監測上成本,不易損壞,使用壽命長;容易清理利於再次使用不影響監測效果,可做防堵塞監控及粉體空氣輸送的流速監控,使客戶利益達到最大化。

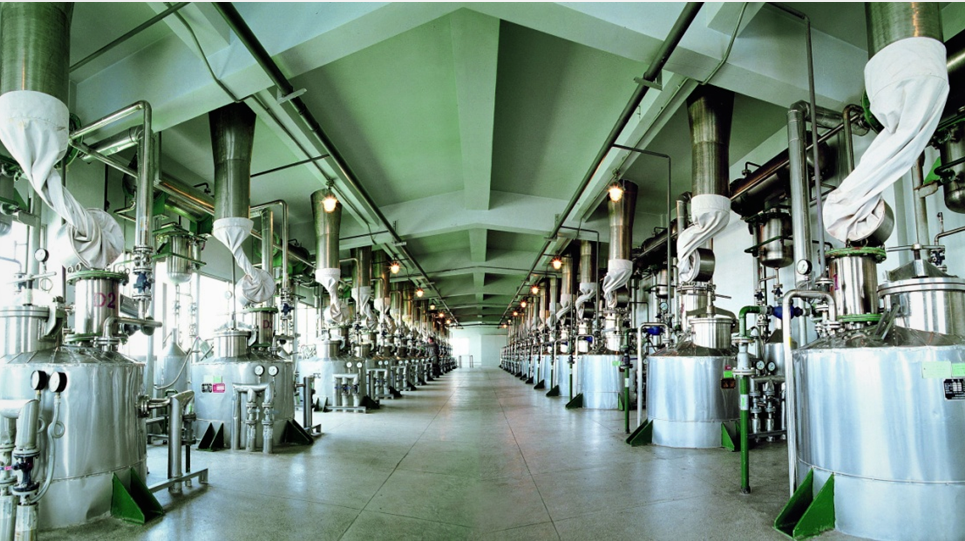

粉體行業應用

     品檢及調校經過宇田控制科技校正實驗室(請參考校正實驗室網頁),可加購校正報告(ILAC/TAF/ISO/IEC17025實驗室認證)宇田標準實驗室(認證編號:3032),質保無憂,品質與功能已獲得業界廣大信任。

认证

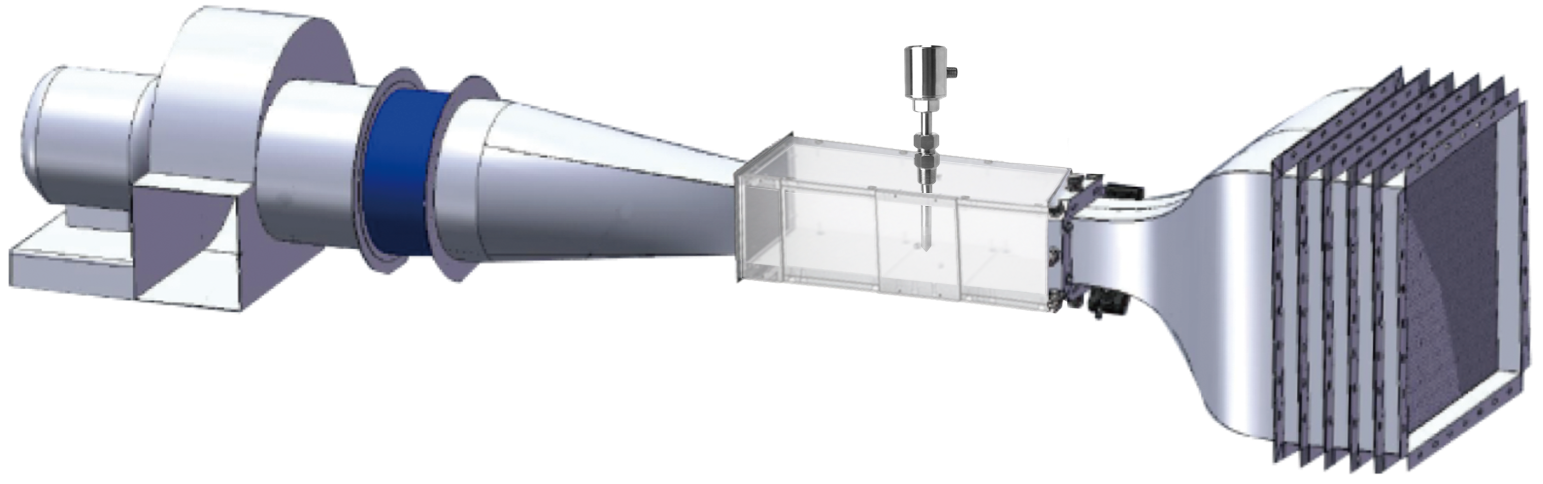

宇田控制科技校正實驗室風速校正系統

【風速校正系統架構圖】

风速校正设备

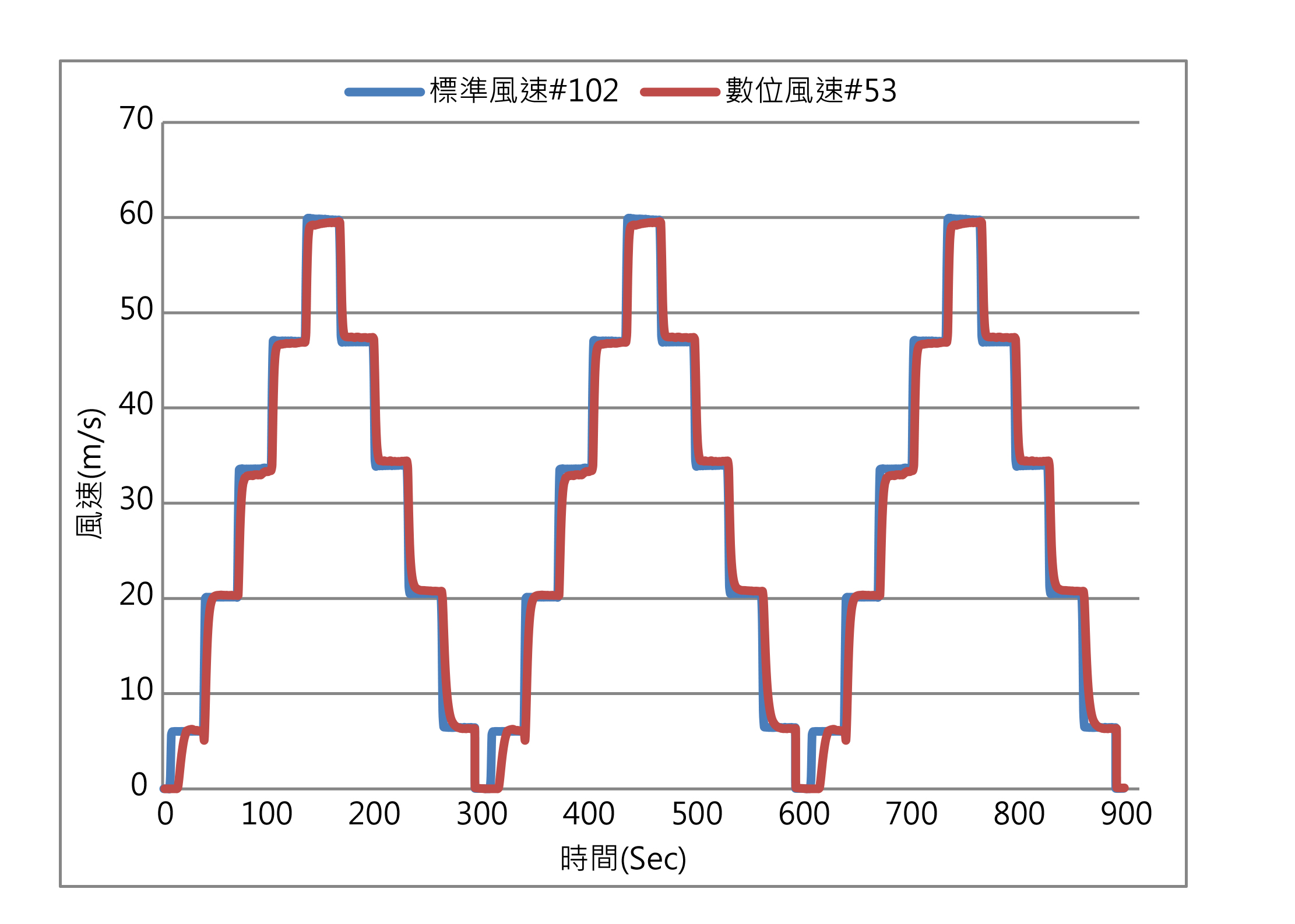

【eYcFTM06三循環曲線圖】

曲线图
