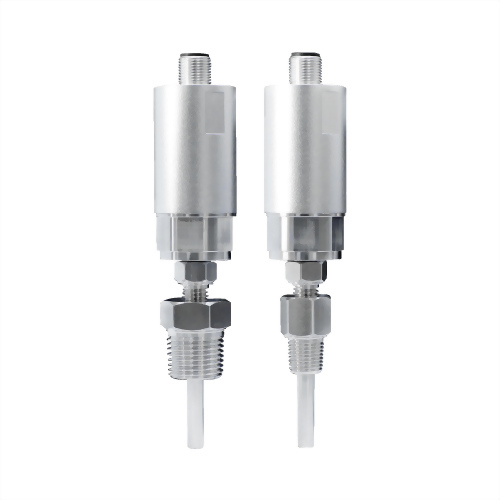

FTC06 溫度 & 水 / 空氣流量傳感器
型號 :
FTC06
特色：熱質式同步量測流速與溫度，支援 RS-485，適用於資料中心液冷系統長時間流量監測。
感測器種類：PT sensor

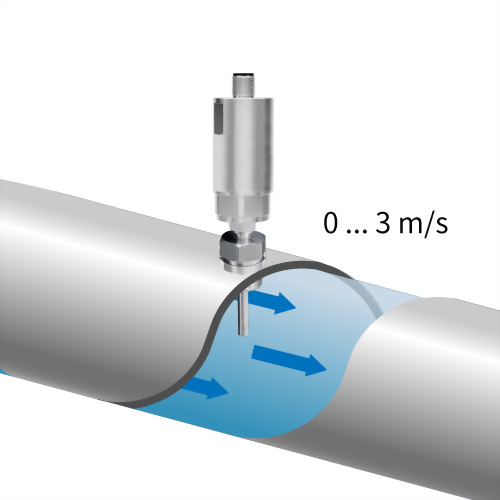

量測範圍：0 ... 3 m/s (水), 0 ... 60 m/s (空氣)
輸出：4 ... 20 mA / RS-485 / NPN
重複性：±0.5%
精度：水 ±(1% mv + 0.05 m/s)，空氣 ±(1% mv + 0.5 m/s)
防護等級：IP65)，IP67 (Option)
感測器種類：PT sensor
量測範圍：0 ... 3 m/s (水), 0 ... 60 m/s (空氣)
輸出：4 ... 20 mA / RS-485 / NPN
重複性：±0.5%
精度：水 ±(1% mv + 0.05 m/s)，空氣 ±(1% mv + 0.5 m/s)
防護等級：IP65)，IP67 (Option)
-
產品特色● 鋁合金強固機殼，堅固耐用，適用於各種嚴峻環境
● 熱質式量測原理，反應快速、低壓損，適合長時間連續流量監測
● RS-485 通訊輸出，可即時量測溫度與流速
● 搭配 eyc-tech DPM04，即時顯示瞬間流量與累積流量，強化資料中心水冷系統管理
● 掌握流量變化與運行趨勢，及早發現異常，支援設備預防保養
● 透過流量數據優化冷卻系統運行效率，降低能源浪費，落實 ESG 節能減碳
● 一體成型測棒設計，提升長期量測穩定性，適用於資料中心水冷管路安裝 -
應用領域AI伺服器 / 精密製程 / 資料中心 / 半導體 / 電子業 / 化工 / 製藥 / 鋼鐵工業 / 生技產業 / 工業製程監控 / 空氣調節 / 無塵室 / 實驗室 / 氣象站 / 醫院 / 大樓 / 乾燥機 / 廠房 / 儲藏室 / 環境通風控制 / 環境試驗箱 / 溫室
-
文件下載
-
技術概觀
輸入
輸入訊號
PT sensor
量測範圍
0 ... 3 m/s (水)
0 ... 60 m/s (空氣)
輸出
輸出訊號
4 ... 20 mA / RS-485 / NPN
負載阻抗
電流輸出：≦500 Ω
反應時間 (at +25°C)
t90 ＜10 秒
濾波反應
0 ... 100 可調
取樣時間
1 cycle/sec
精度 (at +25 °C)
重複性
±0.5%
水流量精度
0 ... 1 m/s：±( 1% of mv. + 0.05 m/s )
1 ... 2 m/s：±( 2% of mv. + 0.2 m/s )
2 ... 3 m/s：±( 3% of mv. + 0.3 m/s )
空氣流量精度
0 ... 30 m/s：±( 1% of mv. + 0.5 m/s )
30 ... 60 m/s：±( 1.5% of mv. + 1 m/s )
溫度
±0.5% of F.S
溫度飄移
≦0.5% F.S. / °C
安裝角度影響
＜1.5%的量測值(當安裝角度＜10度)
工廠不確定度
1%
*量測範圍於標準狀態 1013 mbar, 25 °C下定義，本產品皆在標準狀態下進行校正。*mv = 量測值*當風速為 0 m/s 時，測棒自身發熱可能影響空氣中的溫度量測值，該數值無法代表實際環境溫度。*注意：產品通電運作期間，測棒可能發熱。為避免燙傷，請勿直接觸摸測棒。通信
通信方式及協議
RS-485 Modbus RTU
RS-485傳輸速度
9600、19200、38400、57600、115200 bps
電氣規格
工作電源
DC 24 V ±10%
消耗電流
< 120 mA
電氣連接
M12 8P 接頭
環境
量測介質
液體、氣體
本體工作溫度
-20 ... +60°C
本體工作濕度
0 ... 90% (非結露)
探棒工作溫度
0 ... 50°C
儲存環境
-25 ... +60°C
測棒鎖附耐壓
16 bar
安裝方式
安裝方式
1/4″G or 1/2″G 牙
認證
認證
CE
保護
防護等級
IP65 (本體)
電氣防護
■ 逆向保護 ■ 過電壓保護
材質
本體
鋁合金
探棒
316L
重量
1/4″G牙：85g
1/2″G 牙：105g
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
