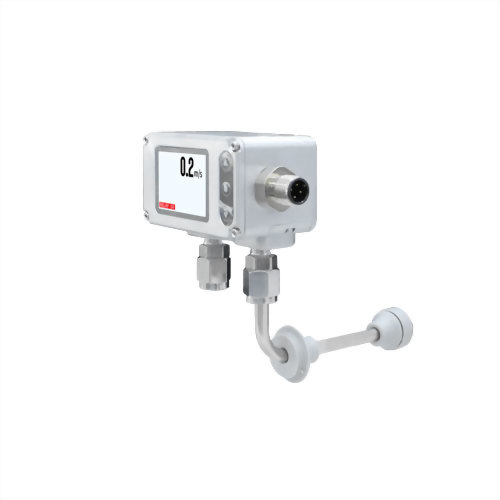

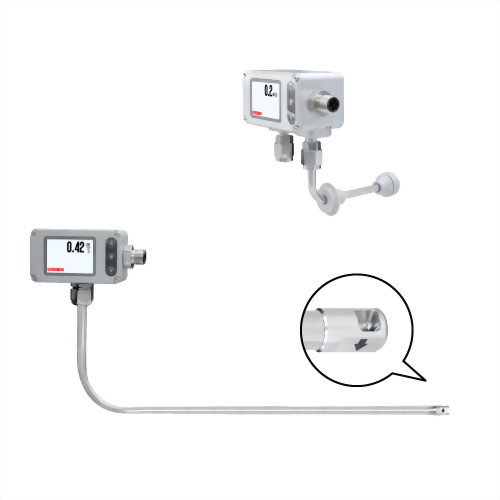

FDM06-L 雙向微小風速熱質式傳感器 (層流型/正負壓差型)
型號 :
FDM06-L
特色：極微小風速設計，可判別氣流方向，能即時偵測氣流反轉狀況
感測器種類：熱線式感測器
量程比：100：1
量測範圍：±(0.00 ... 2 m/s)
輸出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：0.05 ... 2.00 m/s：±(1% of mv+0.1 m/s)
防護等級：IP65
感測器種類：熱線式感測器
量程比：100：1
量測範圍：±(0.00 ... 2 m/s)
輸出：4 ... 20 mA / 0 ... 10 V / Relay / RS-485
精度：0.05 ... 2.00 m/s：±(1% of mv+0.1 m/s)
防護等級：IP65
-
產品特色● 採用熱質式風速量測原理，具雙向量測
● 微小風速量測具高靈敏度，使用雙溫感測判斷，層流與正負壓差控制專用
● 2″LCD 彩色螢幕，搭配按鍵輕鬆設定
● 螢幕顯示風速風量，配合UI設定
● 精度：± 1.0%
● 多種輸出：類比輸出 / Relay / RS-485 -
應用領域溢流應用監控 ( 0.20 m/s) / 層流應用監控 ( 0.20 ... 0.50 m/s) / 半導體 / 藥廠 / 食品及飲料 / 正負壓控制 / 能源 / 環保 / 工廠自動化 / 製藥
*層流/溢流應用監控，建議選擇0.00 ... 2.00 m/s 量測範圍 -
文件下載
-
技術概觀
輸入
感測器
熱線式感測器
量程比
100：1
量測範圍*
±(0.00 ... 1.00 m/s)
±(0.00 ... 2.00 m/s)
±(0.00 ... 10.00 m/s)
±(0.00 ... 30.00 m/s)
*負風速起始點：0.5 m/s
*層流/溢流應用監控，建議選擇0.00 ... 1.00 m/s 量測範圍
*原始設定為正向
輸出
輸出訊號
4 ... 20 mA / 0 ... 10 V / Relay / RS-485
訊號連接方式
三線式
暖機時間
60 秒
反應時間
t90≦ 5 秒
負載阻抗
電流輸出：≦500 Ω
電壓輸出：≧10 KΩ
通信
通信方式及協議
RS-485 Modbus RTU
RS-485傳輸速度
9600、19200、38400、57600、115200 bps
精度
精度(含非線性誤差、遲滯誤差、重覆性誤差)
0.05 ... 1.00 m/s：±(1% of mv+0.05 m/s)
0.05 ... 2.00 m/s：±(1% of mv+0.1 m/s)
0.1 ... 10.00m/s：±(1% of mv+0.2 m/s)
0.5 ... 30.00m/s：±(1% of mv+0.5 m/s)
工廠不確定度
±1%
安裝角度影響
<3 % mv for α <10°
溫度影響
0.2% / °C
*量測範圍於標準狀態 1013 mbar, 20 °C下定義，本產品皆在標準狀態下進行校正。*mv = 量測值環境
量測介質
空氣
工作環境溫度 / 濕度
0 ... 50°C / 20 ... 90%RH(非結露)
儲存溫度
-25 ... +60°C
測棒耐壓
2 bar：插入型 / 分離型
無：層流型 / 溢流型
電氣規格
工作電源
DC 24 V ±10%
消耗電流
24 V：110 mA
繼電器容量
Max.接點電流：6 A
Max.接點電壓：DC 24 V (接點DC 36 V Max)
電氣連接
M12 8P 接頭
安裝方式
安裝方式
PT 1/4"活動外牙
顯示
顯示值範圍
-99.99 ... +99.99(風速)
0 ... 99999(風量)
小數點位數設定
按鈕規劃
取樣時間
1 cycle/sec
流量單位
m/s、ft/s、L/min、m³/min、m³/h
反應時間調整範圍
0.5 ... 300 秒
認證
認證
CE
保護
防護等級
IP65
電氣防護
■ 逆向保護 ■ 過電壓保護
材質
本體
鋁合金 / 塑膠
測棒
SUS316
測頭
SUS304
重量
插入型：340 g
分離型(2米線長)：450 g
層流型：300 g
溢流型：290 g
請注意：產品設計與規格如有變更，恕不另行通知
請注意：若產品有RS-485功能，請確認產品與連接RS-485之儀器共地，避免接地電壓差造成損害。
